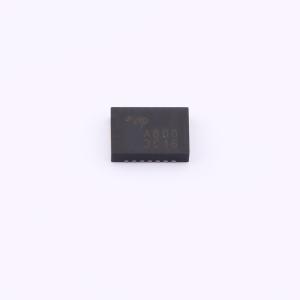

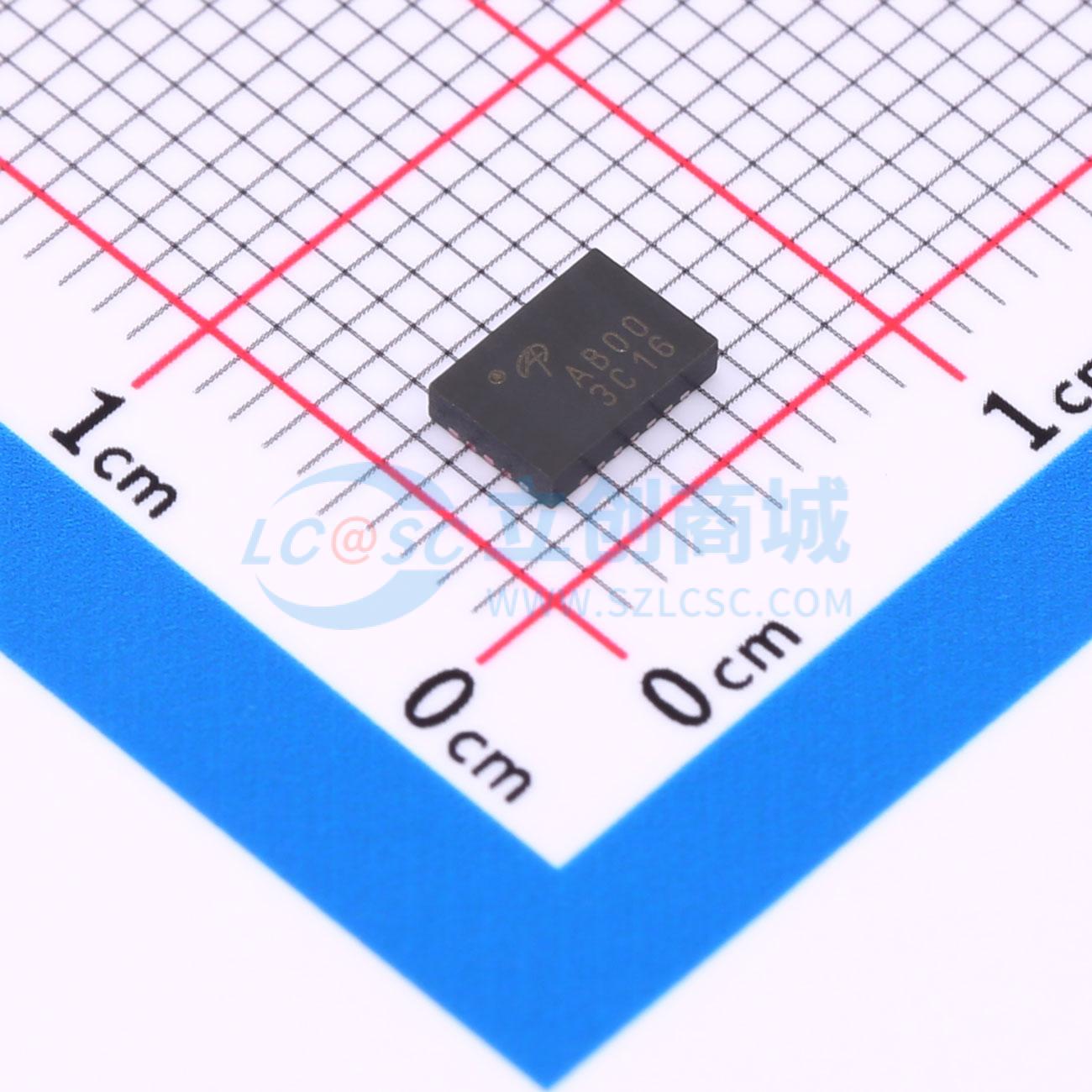

AOZ5048QI
高效率同步降压电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ5048QI是一款高效率的同步降压电源模块,由两个非对称MOSFET和集成驱动器组成。支持4.5V至25V的输入电压范围,峰值输出电流可达35A,最高开关频率可达2MHz。具有内置自举肖特基二极管,低侧MOSFET可在二极管仿真模式下工作,适用于服务器、笔记本电脑、主板VRM和负载点DC/DC转换器等应用。
- 品牌名称
- AOS
- 商品型号
- AOZ5048QI
- 商品编号
- C2071004
- 商品封装
- QFN-24(3.5x5)
- 包装方式
- 编带
- 商品毛重
- 0.096667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~25V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品特性
- AOZ5048QI是一款高效同步降压功率级模块，由两个非对称MOSFET和一个集成驱动器组成。
- MOSFET针对同步降压配置的运行进行了单独优化。
- 高端MOSFET经过优化，可实现低电容和栅极电荷，适用于低占空比运行的快速开关。
- 低端MOSFET具有超低导通电阻，可将传导损耗降至最低。
- 精心选择并设计了紧凑的3.5mm x 5mm QFN封装，以将寄生电感降至最低，从而减少电磁干扰。
- AOZ5048QI旨在通过使用PWM和/或FCCM输入实现与TTL和三态兼容，以精确控制功率MOSFET。
- 自举二极管集成在驱动器中。
- 必要时，低端MOSFET可进入二极管仿真模式，以提供异步运行。
- 引脚布局针对转换器的低电感布线进行了优化，将寄生效应及其影响降至最低。
- 电源电压范围：4.5V至25V
- 驱动器电源电压范围：4.5V至5.5V
- 峰值输出电流高达35A
- 集成自举肖特基二极管
- 开关频率高达2MHz
- 兼容三态PWM输入
- 欠压锁定保护
- 单FCCM引脚控制，用于关断/二极管仿真/连续导通模式（CCM）运行
- 小型3.5mm x 5mm QFN - 24L封装
应用领域
- 服务器
- 笔记本电脑
- 主板电压调节模块（VRM）
- 负载点DC/DC转换器
- 内存和显卡
- 视频游戏机
