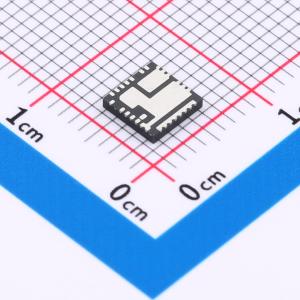

温馨提醒：图片仅供参考，商品以实物为准
AOZ2367QI-11
降压型 20A 4.5V~24V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AOZ2367QI-11是一款高效、易于使用的同步降压调节器,支持4.5V至24V的宽输入电压范围,能够提供20A的连续输出电流,输出电压可调低至0.6V。该设备采用专有的恒定导通时间PWM控制,具有快速瞬态响应和相对恒定的开关频率。内置低RDs(On)内部NFET,支持可编程导通时间和开关频率范围。多种保护功能包括欠压锁定、逐周期电流限制、短路保护和热关断。
- 品牌名称
- AOS
- 商品型号
- AOZ2367QI-11
- 商品编号
- C2071020
- 商品封装
- QFN-28L(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | - | |
| 输出电流 | 20A | |
| 开关频率 | 32kHz~1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AOZ2367QI-11是一款高效、易用的同步降压稳压器。该稳压器能够提供20A的连续输出电流，输出电压可调节至低至0.6V。80ns至2.6μs的可编程导通时间可优化PCB面积和效率配置。 AOZ2367QI-11的输入电压可低至4.5V，最高输入电压可达24V。采用输入前馈控制方案的恒定导通时间PWM，可实现超快速瞬态响应，同时在整个输入范围内保持相对恒定的开关频率。真正的交流电流模式控制方案确保稳压器在使用陶瓷输出电容时能保持稳定。开关频率可进行外部编程。保护功能包括VCC欠压锁定、限流、输出过压和欠压保护、短路保护以及热关断。 AOZ2367QI-11采用28引脚5mmx5mm QFN封装。
商品特性
- 高效、易用的DC/DC同步降压稳压器
- 可在4.5V至24V的宽电压范围内工作
- 能够提供20A的连续输出电流，输出电压可调节至低至0.6V（±1.0%）
- 采用专有的恒定导通时间PWM控制和输入前馈，实现超快速瞬态响应和相对恒定的开关频率
- 80ns的低最小导通时间，可在超高工作频率下实现极低的输出电压
- 集成交流纹波注入功能，适用于全陶瓷低ESR输出滤波电容，减小PCB尺寸
- 可选PFM模式以优化轻载效率，可选强制PWM模式以降低谐波噪声
- 具备多种保护功能：VCC欠压锁定、逐周期限流、输出过压保护、短路保护和热关断
- 采用5mmx5mm QFN_28L封装，额定环境温度范围为-40℃至+85℃
- 宽输入电压范围 – 4.5V至24V
- 低RDS(ON)内部NFET – 高端4mΩ，低端1.5mΩ
- 带输入前馈的恒定导通时间
- 可编程导通时间，最长可达2.6μs，最短可至80ns
- 可编程开关频率范围：32kHz至1MHz（适用于12V输入至1V输出）
- 可选PFM或强制PWM轻载操作
- 陶瓷电容稳定
- 可调节软启动
- 电源正常输出
- 集成自举二极管
- 热增强型5mm x 5mm QFN_28L封装
应用领域
- 紧凑型PC和游戏系统
- 机顶盒和液晶电视
- 服务器和存储系统
- 数据通信和网络
- 嵌入式计算
- 负载点DC/DC转换器
