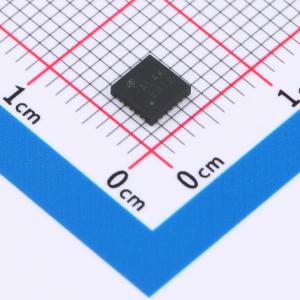

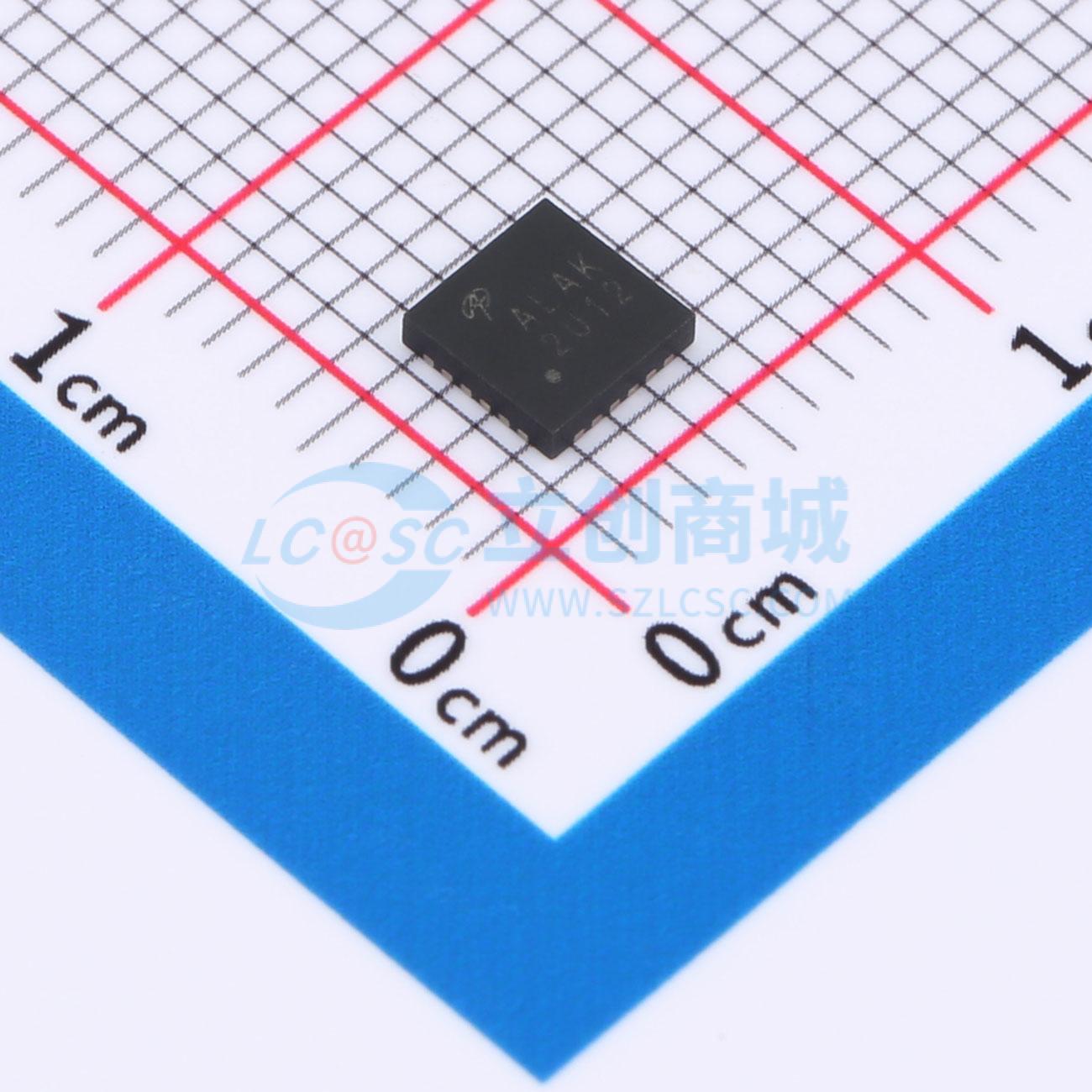

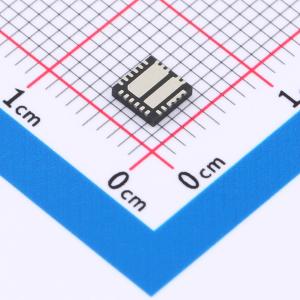

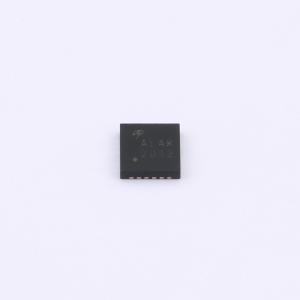

AOZ2261AQI-18
28V/8A同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ2261AQI-18 是一款高效率、易用的同步降压调节器,支持4V至28V的宽输入电压范围,能够提供8A的连续输出电流,输出电压可调低至0.8V。该器件具有多种保护功能,包括欠压锁定、逐周期限流、输出过压保护、短路保护和热关断。适用于便携式计算机、紧凑型台式电脑、服务器、显卡、机顶盒、LCD电视等应用。
- 品牌名称
- AOS
- 商品型号
- AOZ2261AQI-18
- 商品编号
- C2071850
- 商品封装
- QFN-23(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.0713克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~28V | |
| 输出电压 | - | |
| 输出电流 | 8A | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AOZ2261AQI-18是一款高效、易于使用的DC/DC同步降压稳压器，最大工作电压可达28V。能够提供8A的连续输出电流，输出电压可调低至0.8V（±1%）。专有的恒定导通时间PWM控制与输入前馈相结合，实现了超快的瞬态响应，同时在整个输入电压范围内保持相对恒定的开关频率。导通时间可以外部编程，最长可达1.3μs。具有多种保护功能，如VCC欠压锁定、逐周期电流限制、输出过压保护、短路保护和热关断。AOZ2261AQI-18采用4mm x 4mm QFN23L封装，环境温度范围为-40℃至+85℃。
宽输入电压范围 – 4V至28V 8A连续输出电流 输出电压可调低至0.8V（±1.0%） 低RDS(ON)内部NFET – 高边30mΩ – 低边12mΩ 带输入前馈的恒定导通时间 可编程导通时间最长可达1.3μs 可选PFM轻载操作 陶瓷电容稳定 可调软启动 纹波抑制 电源良好输出 集成自举二极管 逐周期电流限制 短路保护 过压保护 热关断 热增强型4mm x 4mm QFN-23L封装
应用领域
- 便携式计算机
- 紧凑型台式PC
- 服务器
- 显卡
- 机顶盒
- 液晶电视
- 电缆调制解调器
- 点负载DC/DC转换器
- 电信/网络/数据通信设备
