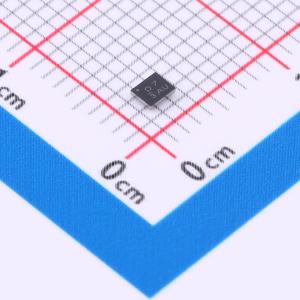

AP72200CT20-7

高效率同步升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP72200是一款高电流同步升降压转换器,提供高效率、出色的瞬态响应和高直流性能。它采用四开关H桥配置,支持降压和升压操作。该转换器具有I²C兼容的两线串行接口,支持高达3.4MHz的SCL时钟速率。它还具有UVLO、OTP和OCP等保护功能。这款IC采用小型2.125mm x 1.750mm、20球WLCSP封装。
品牌名称: DIODES(美台)
商品型号: AP72200CT20-7
商品编号: C2071010
商品封装: WLCSP-20(1.8x2.15)
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

AP72200是一款大电流同步升降压转换器，具备高效率、出色的瞬态响应和高直流输出精度。其目标应用包括智能手机、平板电脑及其他手持设备。AP72200采用四开关H桥结构，支持降压和升压操作，升降压模式下可提供至少2A的输出电流。电流控制方案可应对较宽的输入/输出电压比，所需外部元件较少，且在输入/负载瞬态响应方面表现出色，能在降压和升压模式之间实现无缝切换。 AP72200具备与I²C兼容的两线串行接口，由双向串行数据线SDA和串行时钟线SCL组成，支持最高3.4MHz的SCL时钟速率。 AP72200还具备欠压锁定（UVLO）、过温保护（OTP）和过流保护（OCP）功能，可保护电路。该IC采用2.125mmx1.750mm、20球WLCSP小型封装。

商品特性

输入电压范围：2.3V至5.5V；输出电压范围：2.6V至5.14V
当VOUT = 3.4V且VIN > 2.9V时，连续输出电流为2A
效率高达97%
开关频率为2.5MHz
具备I²C接口
可选PFM/PWM模式
可通过IC对超声操作进行编程
具备带5MΩ内部上拉的电源正常指示
过流限制可调
具备完善的过流、短路、反向电流、过温和欠压锁定保护功能
完全无铅，符合RoHS标准
无卤素和锑，为“绿色”器件

应用领域

智能手机
平板电脑
便携式消费设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.3V~5.5V
	输出电压	2.6V~5.14V
	输出电流	2A
	开关频率	2.5MHz
	工作温度	-30℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	29uA
	开关管(内置/外置)	内置
	输出类型	可调
