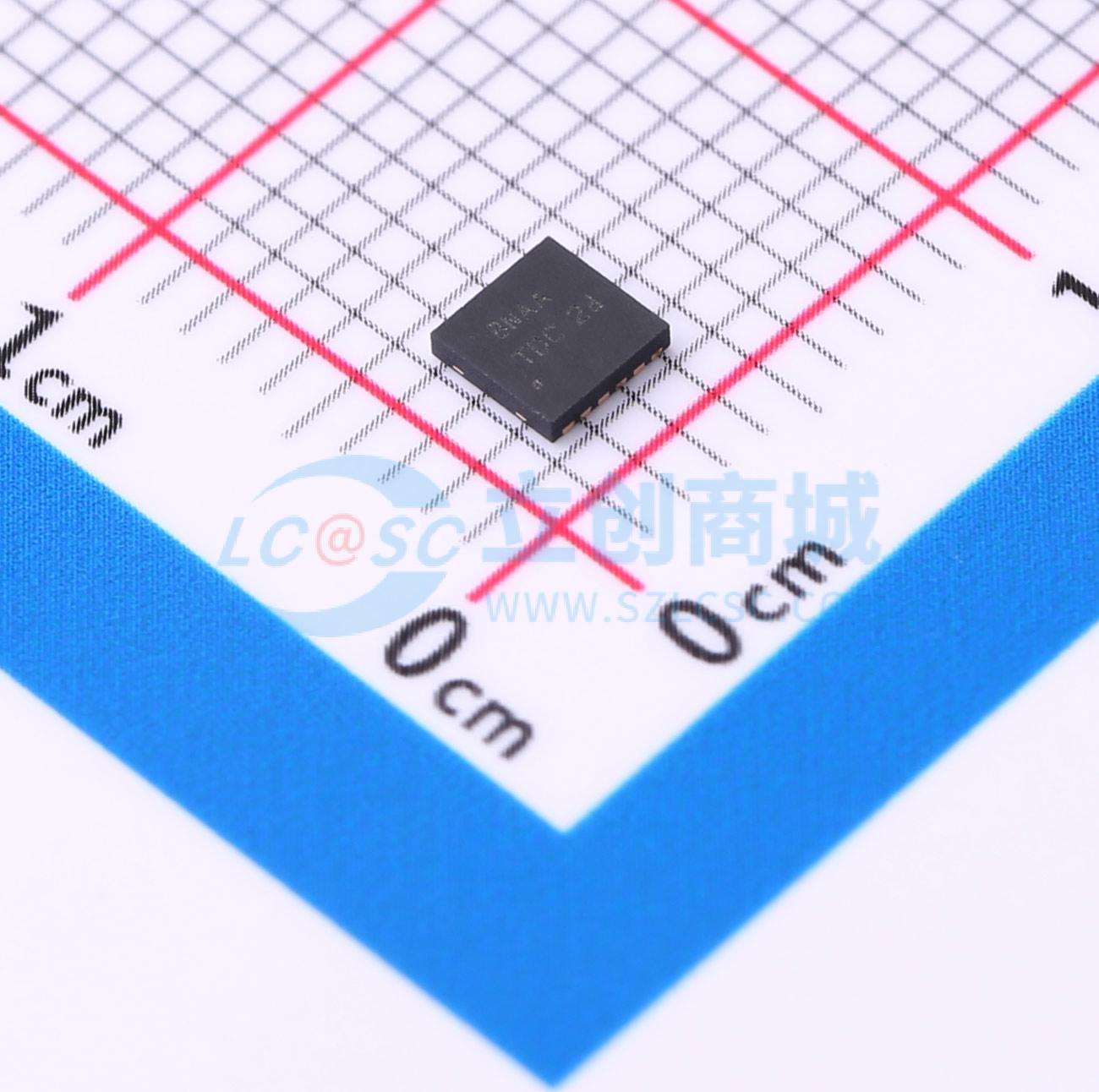

温馨提醒：图片仅供参考，商品以实物为准
PAM2319AYAA
高效双路PWM降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PAM2319是一款双路高效PWM降压DC-DC转换器,支持2.7V至5.5V的输入电压范围,双路输出电压可调范围分别为1.0V至3.3V。内置同步整流器和脉冲跳跃模式,确保轻载时低静态电流。具有短路保护、热关断和软启动等功能。
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM2319AYAA
- 商品编号
- C2071057
- 商品封装
- WDFN-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 1V~3.3V | |
| 输出电流 | 1A；2A | |
| 开关频率 | 3MHz；2.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA；55uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
PAM2319是一款双路降压型电流模式DC-DC转换器。在重载情况下，恒定频率PWM控制可实现出色的稳定性和瞬态响应。为确保便携式应用中电池的最长使用寿命，PAM2319提供了节能脉冲跳跃调制（PSM）模式，以降低轻载运行时的静态电流。 PAM2319支持2.7V至5.5V的输入电压范围，允许使用单节Li+/锂聚合物电池、多节碱性/镍氢电池、USB及其他标准电源。双路输出电压可在1.0V至3.3V之间调节。两个通道均采用内部功率开关和同步整流器，以减少外部元件数量并实现高效率。在关断期间，输入与输出断开，关断电流小于0.1μA。其他关键特性包括欠压锁定、软启动、短路保护和热关断。
商品特性
- 电源电压：2.7V至5.5V；输出电压：Vo1可调/1000mA；Vo2可调/2000mA
- 低静态电流：通道1：40μA；通道2：55μA
- 高效率
- 开关频率：3MHz（通道1）；2.5MHz（通道2）
- 内部同步整流器
- 软启动
- 欠压锁定
- 短路保护；热关断
- 小型W-DFN3X3-12L无铅/无卤封装
- 符合RoHS/REACH标准
应用领域
- 便携式电子设备
- 个人信息电器
- 无线和DSL调制解调器
