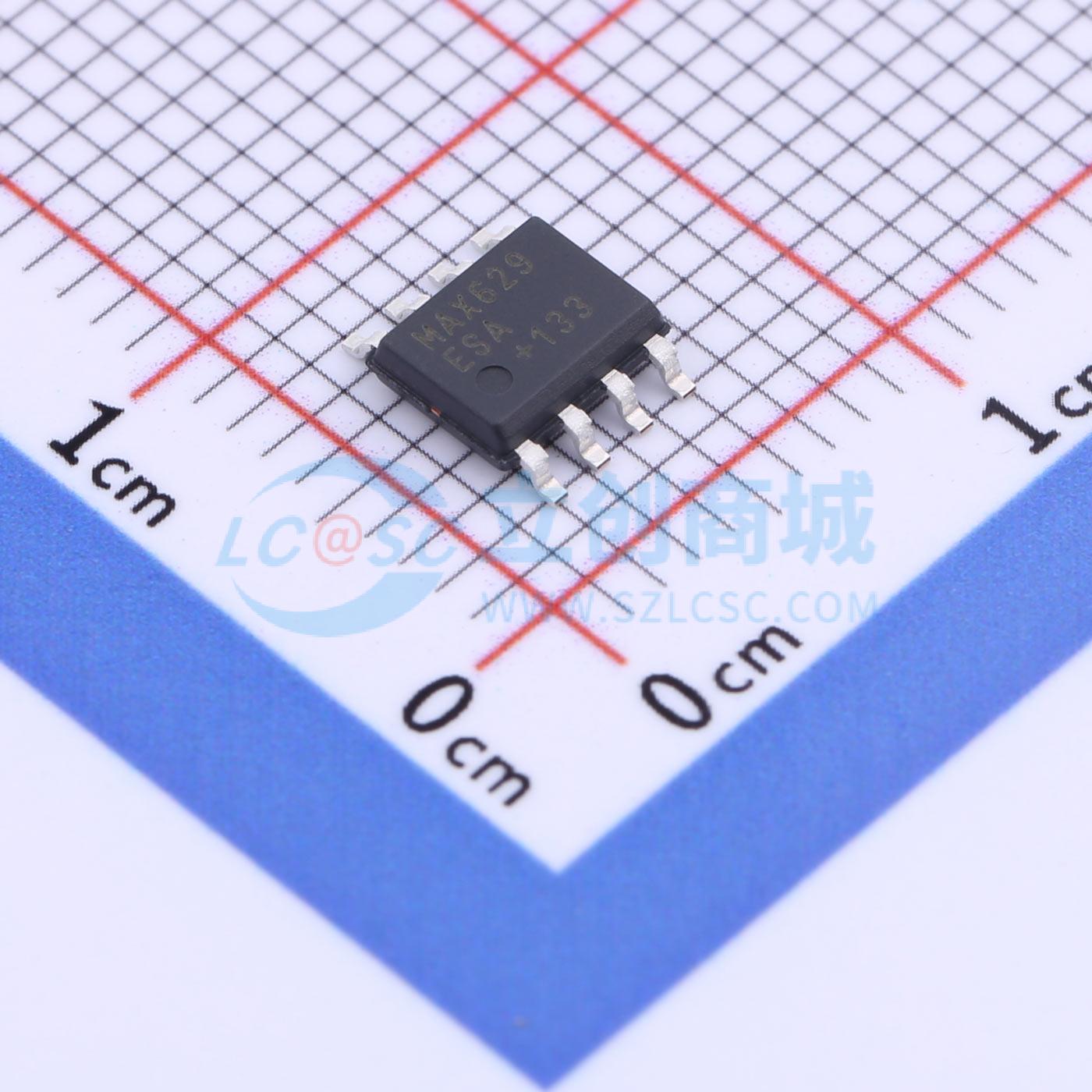

温馨提醒：图片仅供参考，商品以实物为准

MAX629ESA+T

28V低功耗高电压升压或反相DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX629是一款低功耗、高电压的升压或反相DC-DC转换器,内置500mA、28V的N通道开关,无需外部FET。它可以生成正负偏置电压,最高可达±28V,支持boost、flyback和SEPIC拓扑。该芯片具有80μA的供电电流,1μA的最大关断电流,最高300kHz的开关频率,可调节的电流限制,支持8引脚SO封装。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX629ESA+T
商品编号: C2070994
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

MAX629低功耗DC-DC转换器内置N沟道MOSFET开关，具备可编程电流限制功能。它旨在从0.8V至输出电压（VOUT）范围内的输入电压提供高达±28V的正或负偏置电压，并且可配置为升压、反激和SEPIC拓扑。 MAX629的限流脉冲频率调制（PFM）控制方案可在广泛的负载条件下实现高效率。内部0.5A N沟道MOSFET开关减少了元件总数，高开关频率（最高300kHz）允许使用小型表面贴装磁性元件。 MAX629具有低电源电流、逻辑控制关断、小封装和小型外部元件等特点，使其成为一款极为紧凑且高效的高压偏置解决方案，非常适合电池供电应用。MAX629采用8引脚SO封装。 MAX629低功耗升压DC-DC转换器可从广泛的输入电压范围提供高达±28V的正或负输出电压。它主要设计用于低功耗、高压应用，如LCD偏置和机顶盒变容二极管调谐。MAX629独特的控制方案可实现高效率和宽范围的输出电压，静态电源电流仅为80μA，非常适合电池供电应用。内部N沟道DMOS开关具有引脚可编程电流限制（250mA和500mA），可优化输出电流和元件尺寸。

商品特性

内置500mA、28V N沟道开关（无需外部FET）
可产生正或负输出电压
电源电流80μA，关断电流最大1μA
开关频率最高300kHz
可调电流限制允许使用小型、低成本电感
8引脚SO封装

应用领域

正或负LCD偏置发生器
高效DC-DC升压转换器
变容二极管调谐偏置
掌上电脑
双节和三节电池供电应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	-
	开关频率	300kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式；反激式；SEPIC
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	可调
