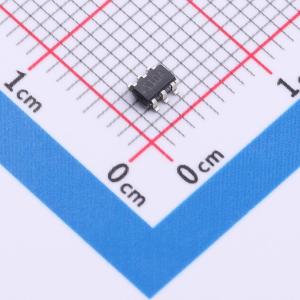

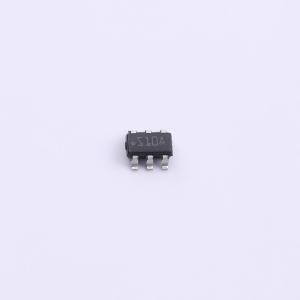

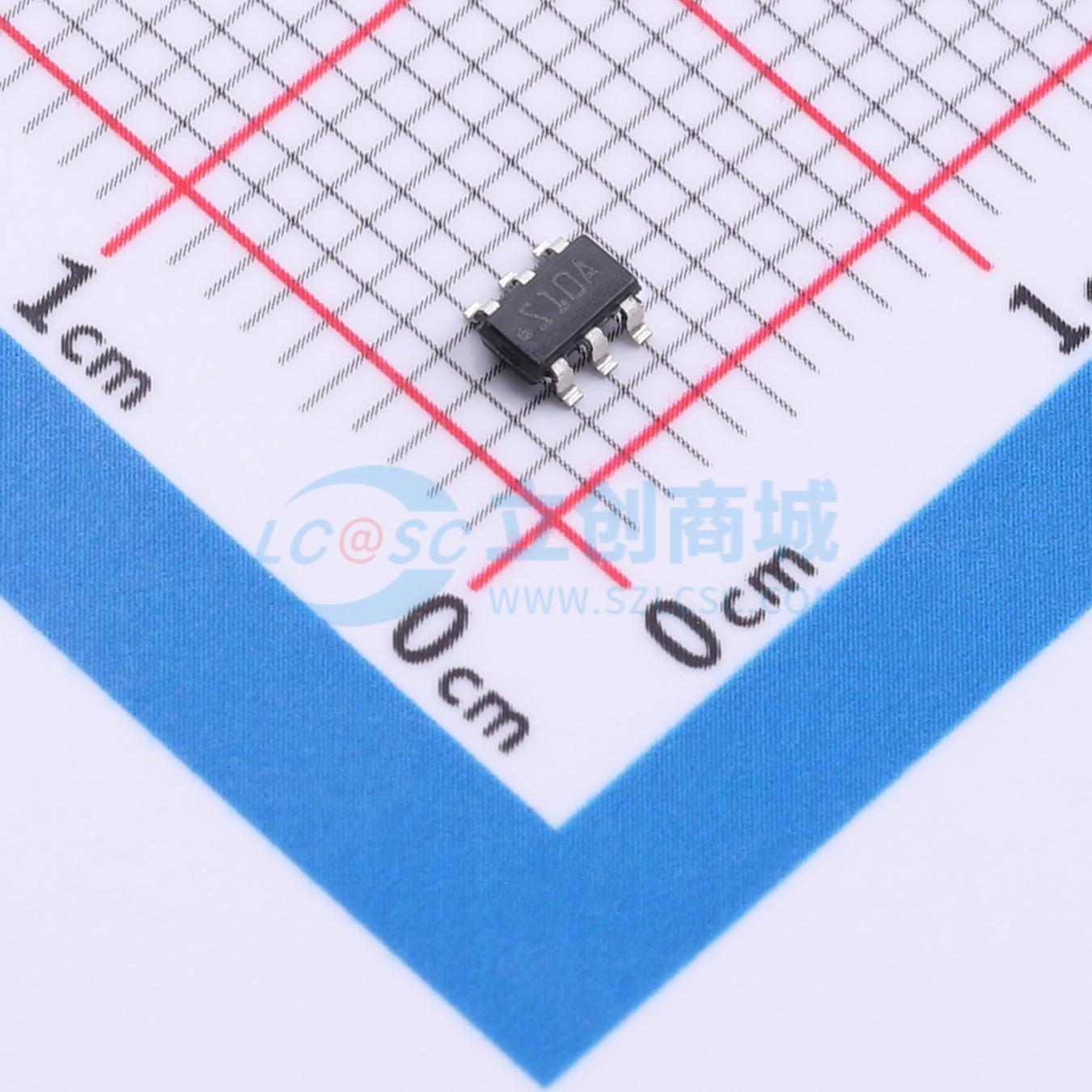

LM2681M6/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: LM2681 20mA 开关电容倍压器
品牌名称: TI(德州仪器)
商品型号: LM2681M6/NOPB
商品编号: C2070909
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

参数完善中

商品概述

LM2681 CMOS 电荷泵电压转换器可作为电压倍增器，适用于 +2.5V 至 +5.5V 范围内的输入电压。该电路使用两个低成本电容器和一个二极管（启动时需要），可提供高达 20 mA 的输出电流。LM2681 还可作为分压器，将 +1.8V 至 +11V 范围内的电压减半。 LM2681 以 160 kHz 的振荡器频率工作，以降低输出电阻和电压纹波。其工作电流仅为 550 μA（在大多数负载下工作效率大于 90%），为电池供电系统提供了理想的性能。该器件采用 SOT - 23 6 引脚封装。

商品特性

倍增或分割输入电源电压
SOT - 23 6 引脚封装
典型输出阻抗 15Ω
20mA 时典型转换效率为 90%

应用领域

手机
寻呼机
个人数字助理（PDA）
运算放大器电源
接口电源
手持仪器
