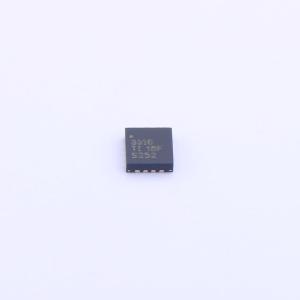

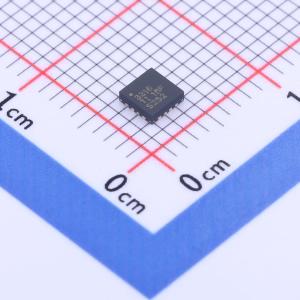

TPS53316RGTR

高效 5A 降压稳压器

SMT扩展库PCB免费打样

描述: TPS53316 具有集成开关的高效，5A降压调节器
品牌名称: TI(德州仪器)
商品型号: TPS53316RGTR
商品编号: C2070905
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

TPS53316器件在200mm²的PCB面积内总共使用16个组件来提供全集成的3.3V或5V输入同步降压转换器。由于低RDS(on)和TI专有SmoothPWM跳跃运行模式，它可以实现96%的峰值效率，并且在负载低至100mA时实现90%以上的效率。它只需要2个22μF陶瓷输出电容器即可实现电源密集型5A解决方案。 TPS53316提供750kHz、1.1MHz和2MHz开关频率选项，预偏置启动，可选内部软启动，输出软放电，内部VBST开关，电源正常，EN/输入UVLO，过流，过压，欠压和过热保护以及所有陶瓷输出电容器支持。它支持2.9V至6V范围内的输入电压，无需额外的偏置电压。输出电压可调，范围为0.6V至0.8×VIN。 TPS53316采用3mm×3mm、16引脚、QFN封装（绿色环保，符合RoHS标准并且无铅），额定工作温度范围为 -40°C至85°C。

商品特性

最大效率96%
持续5A输出电流能力
支持所有片式多层陶瓷(MLCC)输出电容器
SmoothPWM自动跳跃Eco-Mode，用于提高轻负载效率
电压模式控制
单电源轨出入
可选频率
可选过电流保护(OCP)阈值
可选软启动时间
2.9V至6V输入电压范围
可调节输出电压范围从0.6V到最高0.8×VIN
禁用期间软停止输出放电
过流、过压和过热保护
漏极开路电源良好指示
内部自举电路开关
支持预偏置启动功能
小型3mm×3mm、16引脚、QFN封装
低RDS(on)（对于3.3V输入为22mΩ，对于5V输入为18mΩ）

应用领域

用于5V降压电压轨的低电压应用
用于3.3V降压电压轨的低电压应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~6V
	输出电压	-
	输出电流	5A
	开关频率	1.1MHz；1.8MHz；725kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
