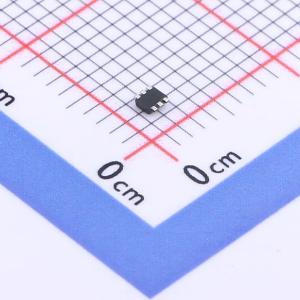

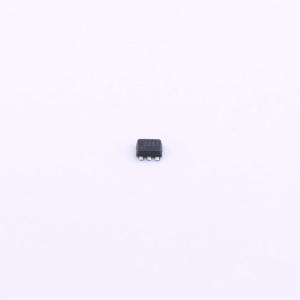

温馨提醒：图片仅供参考，商品以实物为准

TPS562231DRLR

4.5V至17V输入、2A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS562231 4.5V 至 17V 输入、2A 输出、同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS562231DRLR
商品编号: C2070899
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS562231 是一款采用SOT563 封装的简单易用型2A 同步降压转换器。该器件经过优化，最大限度地减少了运行所需的外部组件并可实现低待机电流。这些开关模式电源(SMPS) 器件采用D-CAP3 模式控制，该模式控制可提供快速瞬态响应，并同时支持诸如高分子聚合物等低等效串联电阻(ESR) 输出电容以及超低ESR 陶瓷电容器（无需外部补偿组件）。在轻载运行期间，TPS562231 在脉冲跳跃模式(PSM)下运行，从而保持高效率。TPS562231 采用6 引脚1.6mm × 1.6mm SOT563 (DRL) 封装，额定结温范围为 -40°C 至 125°C。

商品特性

2A 转换器集成了95mΩ和55mΩ FET
D-CAP3™模式控制，用于快速瞬态响应
输入电压范围：4.5V 至17V
输出电压范围：0.6V 至7V
脉冲跳跃模式
850kHz 开关频率
小于 2μA（典型值）的低关断电流
2% 反馈电压精度 (25°C)
从预偏置输出电压中启动
逐周期过流限制
断续模式过流保护
非锁存UVP 和TSD 保护
6 引脚SOT563 封装
精密使能端
与TPS563231 引脚对引脚兼容

应用领域

标准12V 电源轨
数字电视电源
嵌入式系统
网络家庭终端设备
数字机顶盒(STB)
监控
电表

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~7V
	输出电流	2A
	开关频率	850kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
