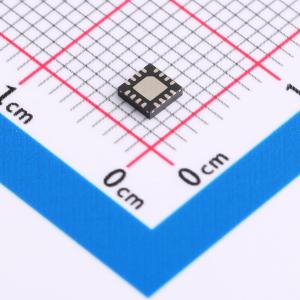

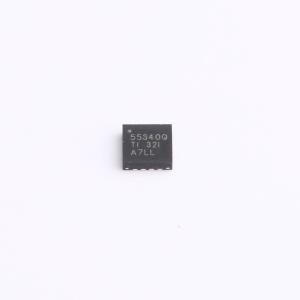

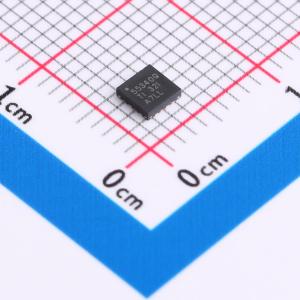

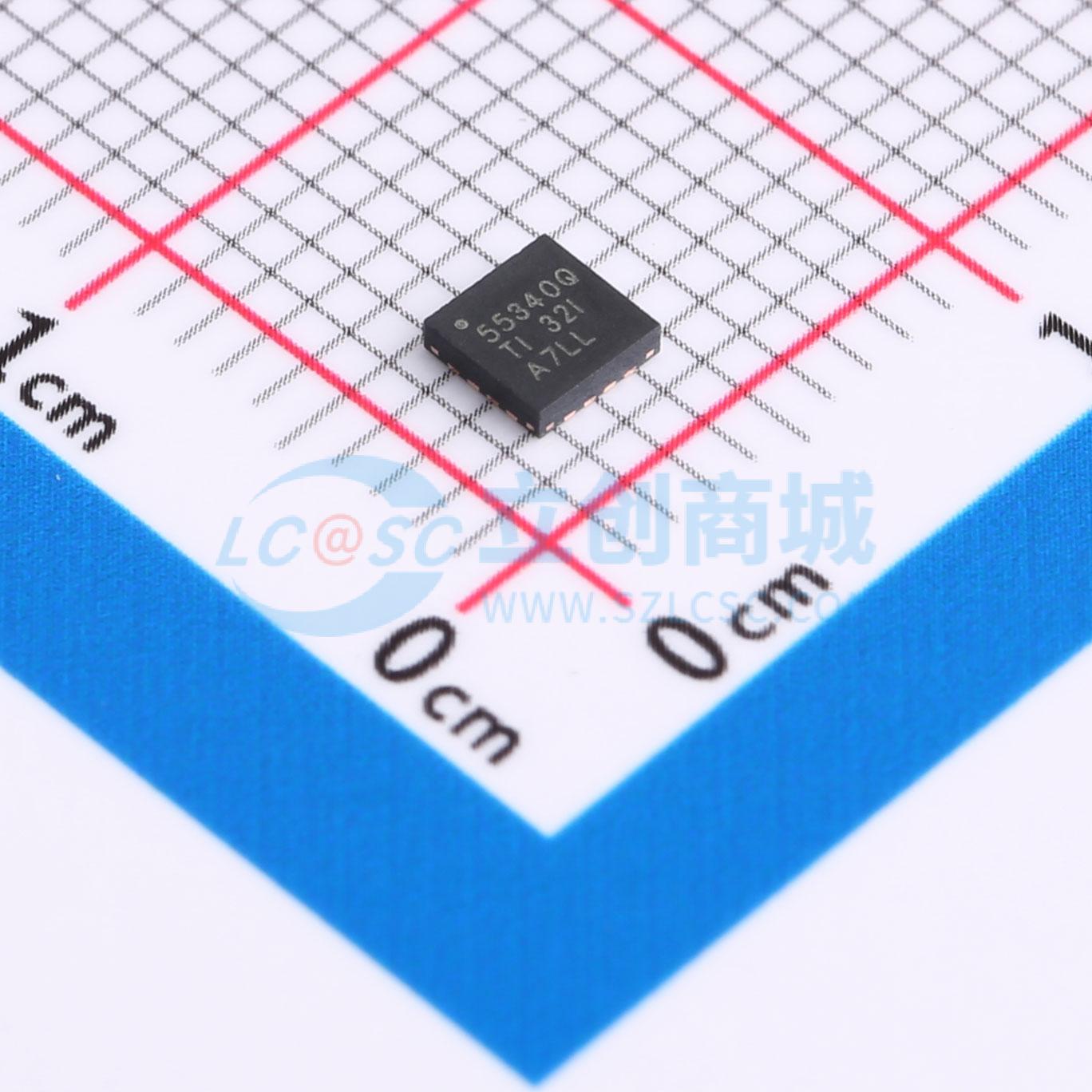

温馨提醒：图片仅供参考，商品以实物为准

TPS55340QRTERQ1

集成式、5A、宽输入范围升压、SEPIC或反激式直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS55340-Q1 符合 AEC-Q100 标准的集成式 5A 40V 宽输入范围升压/SEPIC/反激式直流/直流稳压器
品牌名称: TI(德州仪器)
商品型号: TPS55340QRTERQ1
商品编号: C2070860
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

商品概述

TPS55340-Q1 器件是一款具有集成式 5A、40V 电源开关的单片非同步开关转换器。此器件可配置成多种标准开关稳压器拓扑，包括升压、SEPIC 和隔离反激式。此器件具有宽输入电压范围，可支持输入电压范围为 2.9V 至 38V 的应用。 TPS55340-Q1 器件使用电流模式 PWM（脉宽调制）控制来调节输出电压，并具有一个内部振荡器。PWM 的开关频率由一个外部电阻器设定或者通过与一个外部时钟信号同步来设置。用户可以在 100kHz 至 2.5MHz 之间对开关频率进行设定。此器件具有可编程软启动功能，可限制启动期间的涌入电流，并且还具有其他内置保护特性，包括逐周期过流限制和热关断。 TPS55340-Q1 器件采用一个小型 3mm x 3mm 16 引脚 WQFN 封装，此封装带有 PowerPad 以增强散热性能。

商品特性

符合汽车应用要求，具有符合 AEC - Q100 标准的下列特性：器件温度等级 1: -40°C 至 125°C；器件 HBM ESD 分类等级 2；器件 CDM ESD 分类等级 C6
2.9 至 38V 输入电压范围
±0.7% 基准电压
0.5mA 静态工作电流
2.7μA 关断电源电流
固定频率电流模式脉宽调制 (PWM) 控制
频率在 100kHz 至 2.5MHz 之间可调
同步外部时钟功能
软启动时间可调节
用于在轻负载时实现较高效率的脉冲跳跃模式
逐周期电流限制、热关断和 UVLO 保护
采用带有 PowerPad 的 WQFN - 16 (3mm x 3mm) 封装
宽 TJ 运行范围： -40°C 至 +150°C
使用 TPS55340 - Q1 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

升压、SEPIC 和反激式拓扑结构
支持启动/停止要求的汽车类预升压应用
典型升压应用
USB 电力输送
工业电源系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.9V~38V
	输出电压	-
	输出电流	5.25A
	开关频率	2.55MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
