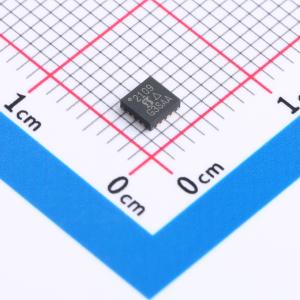

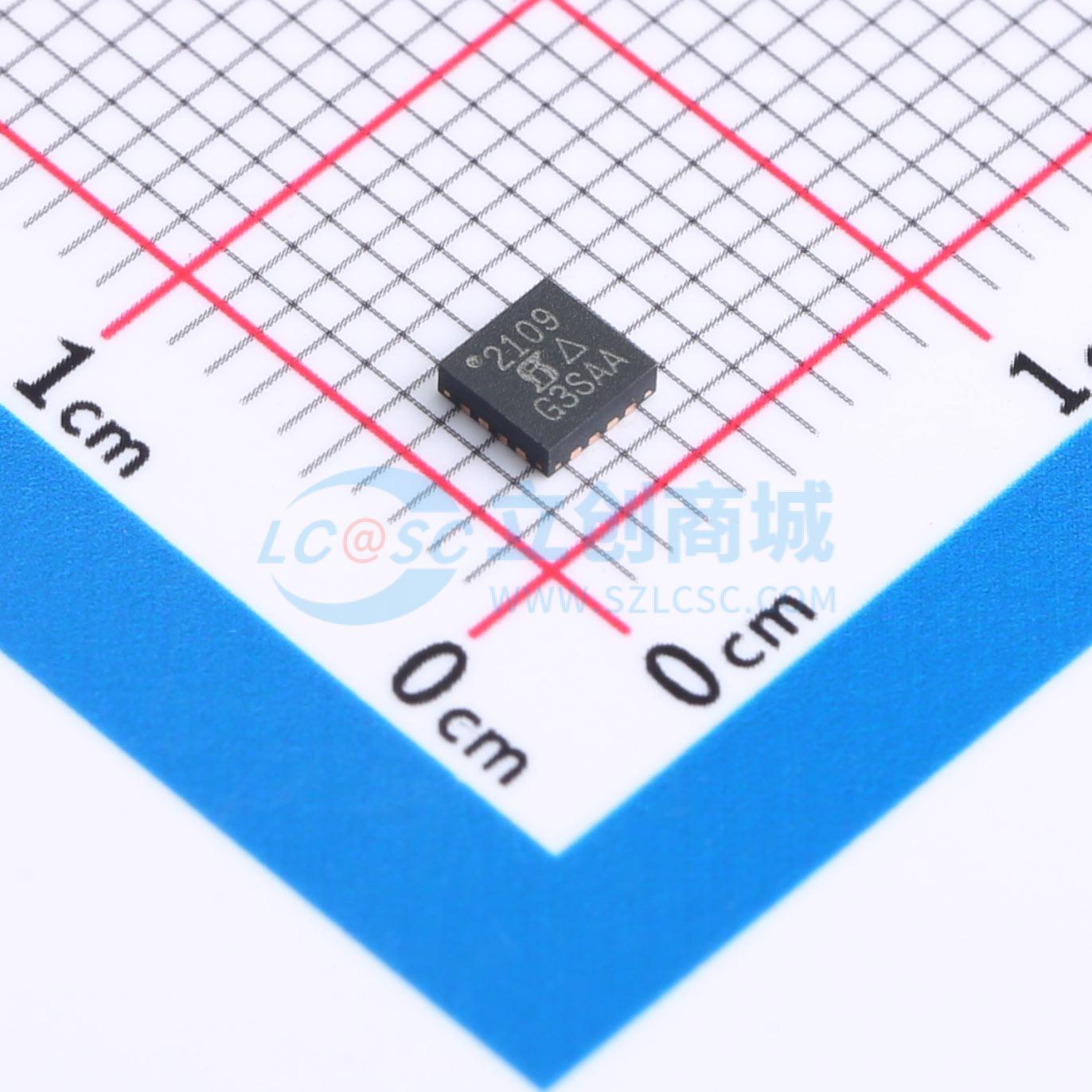

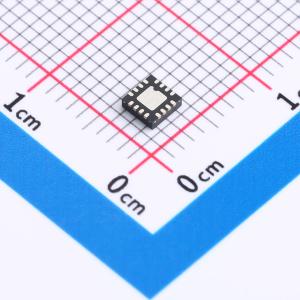

SIP12109DMP-T1-GE4
4A 4.5V至15V输入同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SiP12109 是一款高效率的单片同步降压调节器,能够提供高达 4A 的连续输出电流。输入电压范围为 4.5V 至 15V,输出电压可调低至 0.6V。该器件具有可编程的开关频率,最高可达 1.5MHz,并集成了高侧和低侧功率 MOSFET。其控制方案基于电流模式恒定导通时间架构,提供快速瞬态响应并最小化外部组件数量。此外,还具有全面的保护功能,包括过流保护、输出过压保护、输出欠压保护和过温保护。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SIP12109DMP-T1-GE4
- 商品编号
- C2070865
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.206667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~15V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 4A | |
| 开关频率 | 400kHz~1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | - | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SiP12109是一款高频电流模式恒定导通时间（CM - COT）同步降压稳压器，集成了高端和低端功率MOSFET。其功率级能够在1.5 MHz开关频率下提供4 A的连续电流。该稳压器可从4.5 V至15 V的输入轨产生低至0.6 V的可调输出电压，以适应各种应用，包括计算、消费电子、电信和工业领域。 SiP12109的CM - COT架构在输出电容最小的情况下实现了超快速瞬态响应，并在非常轻的负载下实现了严格的纹波调节。该器件与任何类型的电容器配合使用都能保持稳定，且无需ESR网络来确保环路稳定性。此外，该器件还采用了一种节能方案，显著提高了轻载效率。 该稳压器集成了一套完整的保护功能，包括输出过压保护（OVP）、输出欠压保护（UVP）和热关断（OTP）。它还具备输入轨欠压锁定（UVLO）和内部软启动斜坡功能。 SiP12109采用无铅（Pb）、增强散热的3 mmx3 mm QFN16 - 33G封装。
商品特性
- 输入电压：4.5 V至15 V
- 可调输出电压低至0.6 V
- 连续输出电流4 A
- 通过外部电阻可选择400 kHz至1.5 MHz的开关频率
- 峰值效率达95 %
- 与任何电容器配合使用都稳定，无需外部ESR网络
- 超快速瞬态响应
- 采用节能方案，提高轻载效率
- 输出电压设置精度为± 1 %
- 逐周期电流限制
- 具备OTP、SCP、UVP、OVP全面保护
- 电源正常（PGOOD）指示
- 工作结温范围：-40 ℃至+125 ℃
- 输出电压跟踪
应用领域
- 低功耗处理器、网络处理器、DSP、FPGA和ASIC的负载点稳压
- 采用5 V或12 V轨的低压分布式电源架构
- 计算、宽带、网络、局域网/广域网、光学、测试与测量
- 音频/视频、高密度卡、存储、DSL、机顶盒、DVR、DTV、工业PC
