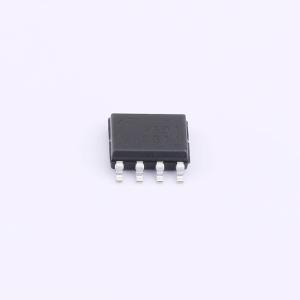

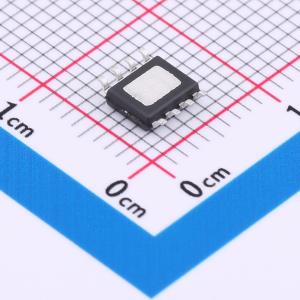

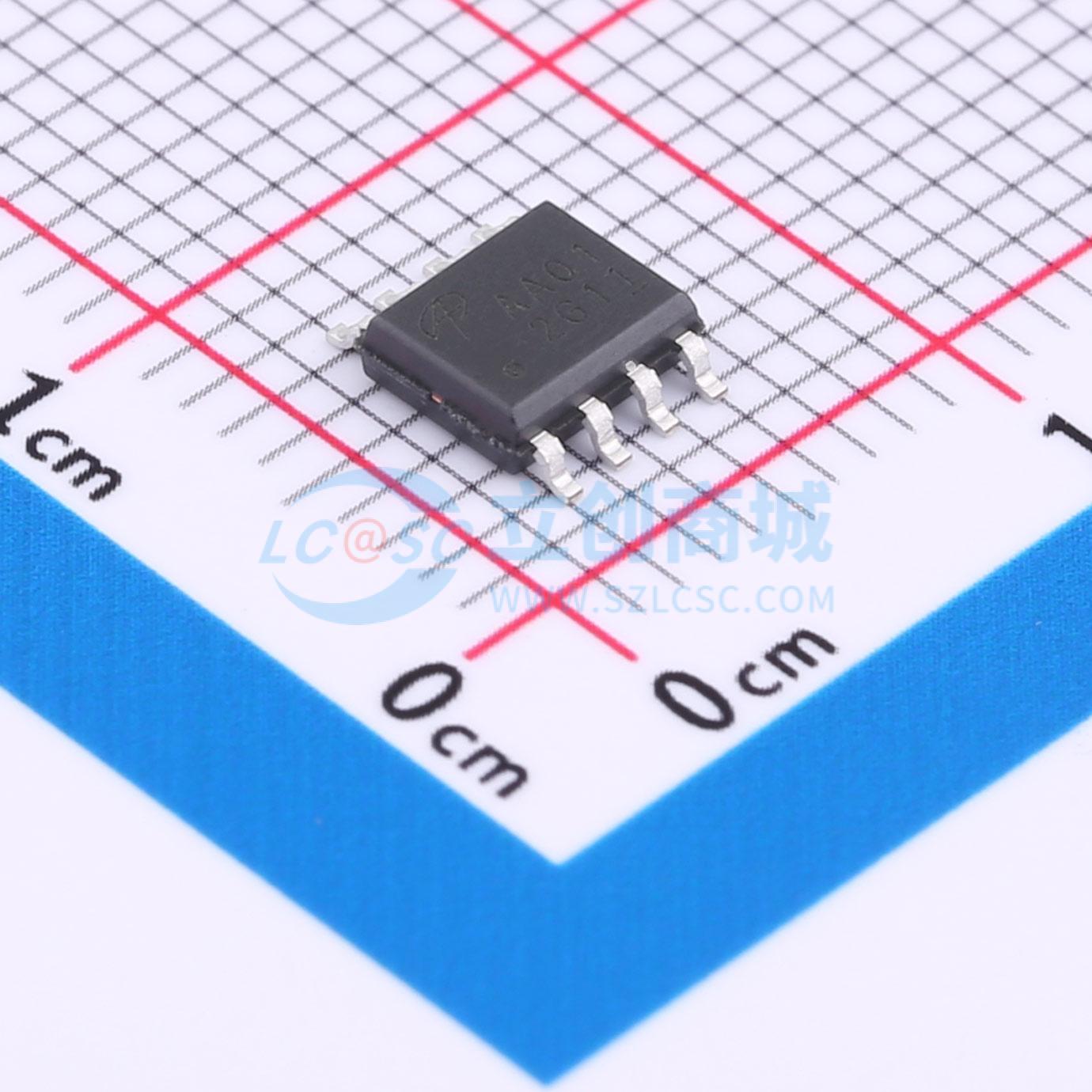

AOZ6605PI-1
降压型 5A 4.5V~18V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ6605PI-1是一款同步降压调节器,工作电压范围为4.5V至18V,最大输出电流为5A,输出电压可调至0.8V。该器件采用EPAD-SO8封装,工作温度范围为-40°C至+85°C。具有多种保护功能,包括短路保护、过温关断等。
- 品牌名称
- AOS
- 商品型号
- AOZ6605PI-1
- 商品编号
- C2070966
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 250uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AOZ6605PI-1的输入电压范围为4.5V至18V，可提供高达5A的连续输出电流，输出电压可调节至低至0.8V。 AOZ6605PI-1采用EPAD-SO8封装，额定工作环境温度范围为-40℃至+85℃。 AOZ6605PI-1是一款电流模式降压调节器，集成了高端NMOS开关和低端NMOS开关。它的输入电压范围为4.5V至18V，可提供高达5A的负载电流。其特性包括使能控制、上电复位、输入欠压锁定、输出过压保护、外部软启动和热关断。 AOZ6605PI-1采用EPAD-SO8封装。
商品特性
- 4.5V至18V工作输入电压范围
- 同步降压，内置低RDS(ON)（53mΩ/26mΩ）高端和低端MOSFET
- 外部可编程软启动
- U-PEM（脉冲能量模式）在10 - 10mA（Vin = 12V，Vo = 5V）时可实现86%以上的效率
- 相邻引脚短路保护
- 输出电压可调节至0.8V
- 5A连续输出电流
- 600kHz PWM工作频率
- 逐周期电流限制
- 预偏置启动
- 丰富的保护特性
- EPAD-SO8封装
应用领域
- 高可靠性DC/DC转换器
- 高性能液晶电视
- 高性能电缆调制解调器
