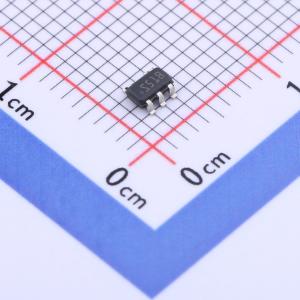

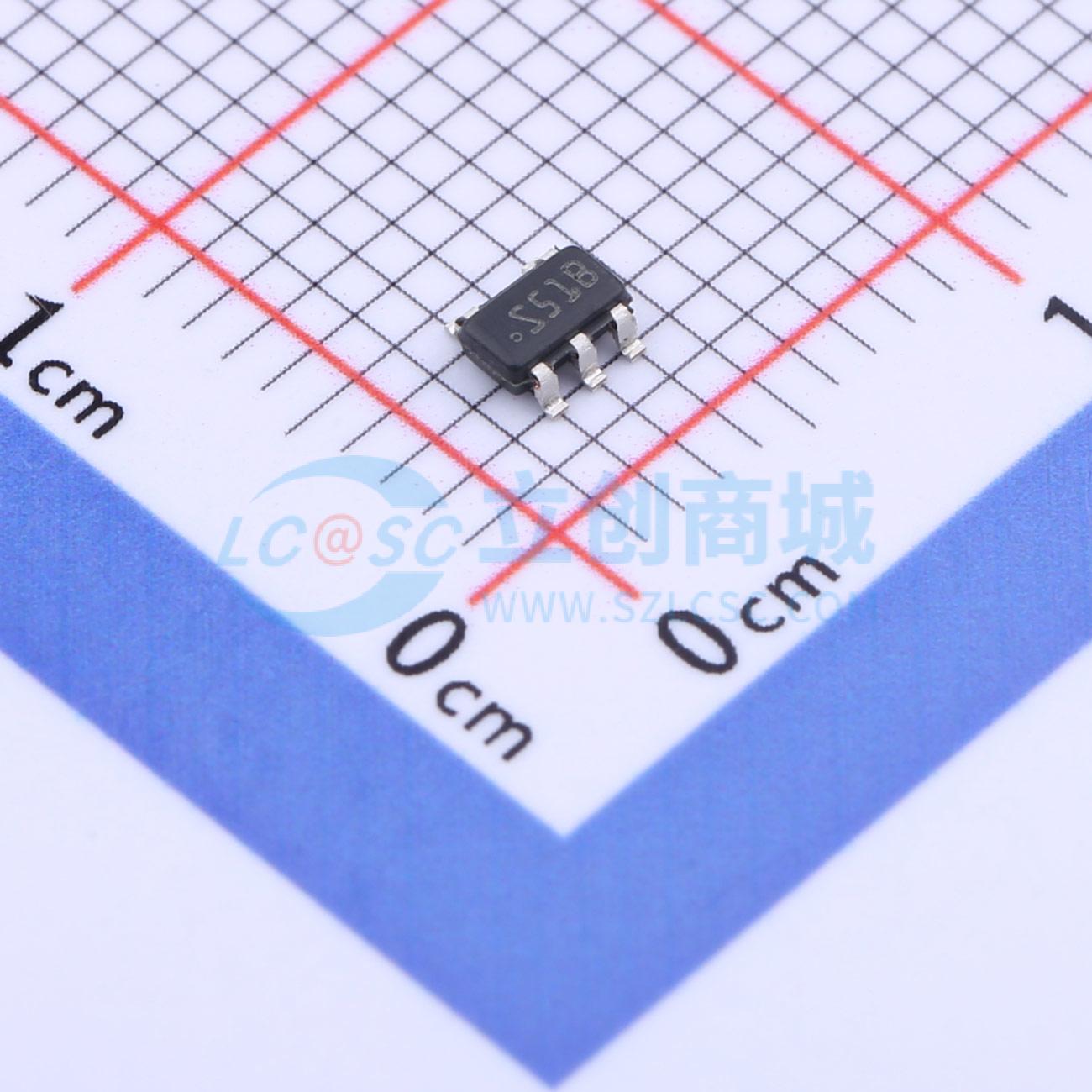

LM2731YMF/NOPB

1.6/0.6 MHz 升压转换器，带22 V 内部FET开关，采用SOT-23封装

描述: LM2731 是一款固定频率的升压转换器,具有22 V DMOS FET开关,可在SOT-23封装中实现高功率密度。它支持1.6MHz和0.6MHz两种开关频率,最大输出电流可达1.8 A,输入电压范围为2.7 V到14 V。
品牌名称: TI(德州仪器)
商品型号: LM2731YMF/NOPB
商品编号: C2070855
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

LM2731开关稳压器是电流模式升压转换器，工作频率固定为1.6 MHz（X选项）和600 kHz（Y选项）。由于内部1.8 A开关的功率损耗极小，采用SOT - 23封装，再加上使用小型电感器和电容器，使其达到了行业内最高的功率密度。22 V的内部开关使这些解决方案非常适合升压至最高20 V的电压。这些器件设有逻辑电平关断引脚，可降低静态电流并延长电池使用寿命。通过逐周期电流限制和热关断功能提供保护。内部补偿简化了设计并减少了元件数量。

商品特性

22 V DMOS FET开关
1.6 MHz（X选项）、0.6 MHz（Y选项）开关频率
低RDS(ON) DMOS FET开关电流高达1.8 A
宽输入电压范围（2.7 V至14 V）
低关断电流（<1 μA）
5引脚SOT - 23封装
使用小型电容器和电感器
逐周期电流限制
内部补偿

应用领域

白光LED电流源
个人数字助理（PDA）和掌上电脑
数码相机
便携式电话和游戏设备
局部升压稳压器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~14V
	输出电压	2.7V~22V
	输出电流	1.8A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
