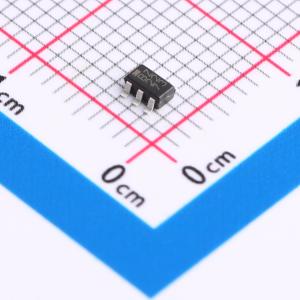

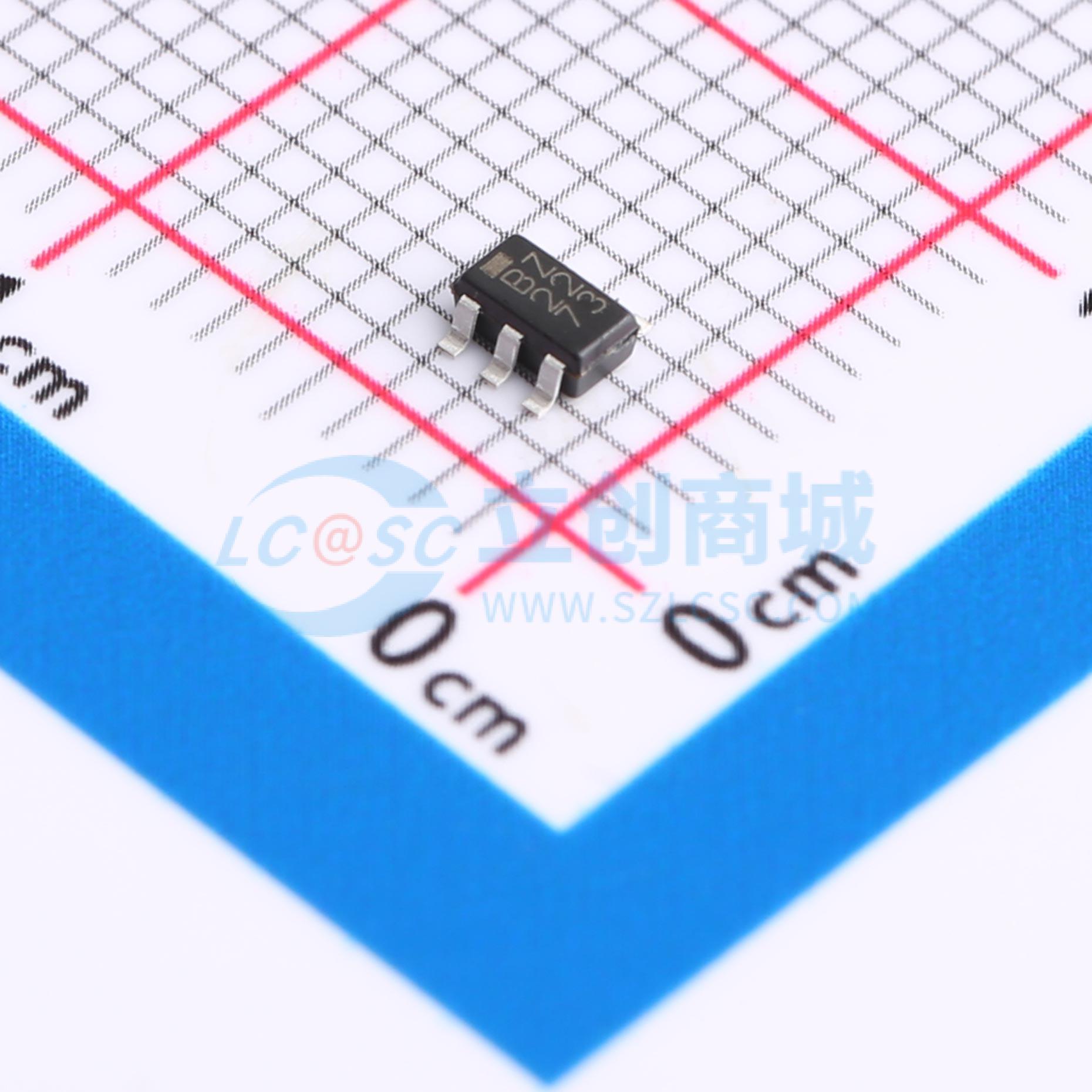

温馨提醒：图片仅供参考，商品以实物为准
BD9G102G-LBTR
6V至42V宽输入范围、0.5A输出电流的简单降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9G102G-LB是一款42V、0.5A非同步降压转换器,内置高侧42V内部电源MOSFET。该器件支持6V至42V的宽输入电压范围,具有1.0MHz固定开关频率,内置相位补偿电路和多种保护功能,如过流保护、热关断和欠压锁定。适用于工业设备和电池供电设备。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9G102G-LBTR
- 商品编号
- C2071091
- 商品封装
- SSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~42V | |
| 输出电压 | 750mV~33.6V | |
| 输出电流 | 500mA | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9G102G-LB是一款42V、0.5A的非同步降压转换器，集成了内部42V高端功率MOSFET。工作频率由内部电路固定为1.0MHz，内置相位补偿组件，还具备过流保护、热关断和欠压锁定等额外保护功能。
商品特性
- 工业应用的长期支持产品
- 6V至42V的宽工作输入范围
- 45V/800m内部功率MOSFET
- 1.0MHz固定工作频率
- 反馈引脚电压0.75V ±2.0%
- 精确的使能阈值1.8V ±0.1V
- 电流模式内部补偿
- 逐周期过流保护（OCP）
- 欠压锁定（UVLO）、过压保护（OVP）、热关断（TSD）
- 0μA低关断电源电流
应用领域
- 工业设备
- 电池供电设备
- 办公自动化仪器
