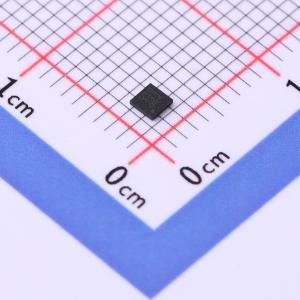

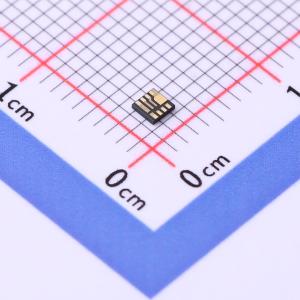

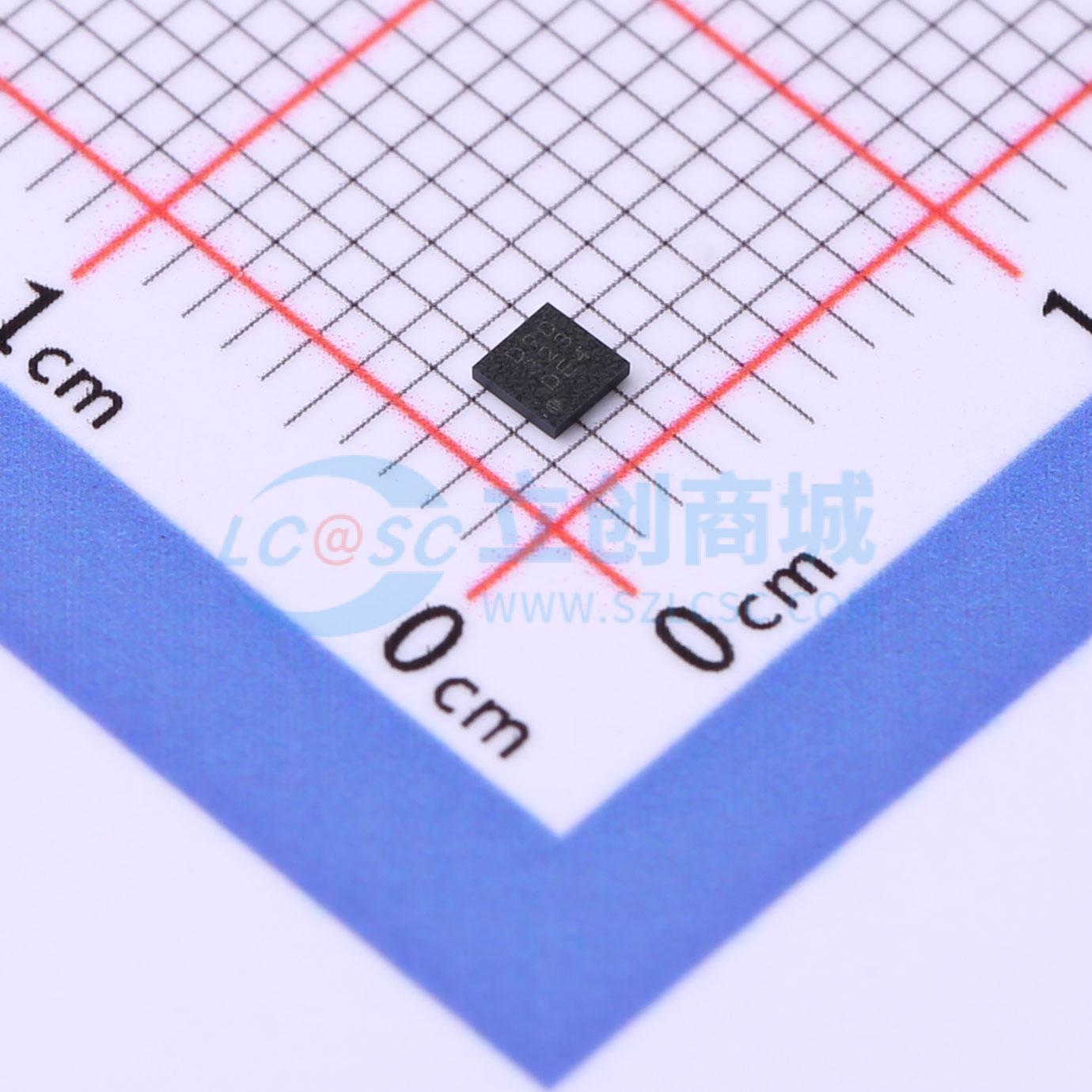

温馨提醒：图片仅供参考，商品以实物为准
BD9D323QWZ-E2
4.5V至18V输入，3A集成MOSFET同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9D323QWZ是一款同步降压开关调节器,具有内置低导通电阻的功率MOSFET,能够提供高达3A的电流。输入电压范围为4.5V至18V,输出电压设置范围为0.765V至7V。开关频率为700kHz,高侧MOSFET导通电阻为80mΩ,低侧MOSFET导通电阻为50mΩ。具有过流保护、热关断保护、欠压锁定保护和可调软启动功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9D323QWZ-E2
- 商品编号
- C2071131
- 商品封装
- UP008Z2020mm
- 包装方式
- 编带
- 商品毛重
- 0.114471克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 765mV~7V | |
| 输出电流 | 3A | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9D323QWZ是一款内置低导通电阻功率MOSFET的同步降压开关稳压器，能够提供高达3 A的电流。由于它是一款具有快速瞬态响应的恒定导通时间控制DC/DC转换器，因此无需外部相位补偿电路。
商品特性
- 同步单路DC/DC转换器
- 恒定导通时间控制
- 过流保护
- 热关断保护
- 欠压锁定保护
- 可调节软启动
- UMMP008Z2020封装（背面散热）
应用领域
- 用于DSP、FPGA、微处理器等的降压电源
- 机顶盒
- 液晶电视
- DVD/蓝光播放器/录像机
- 负载点电源等
