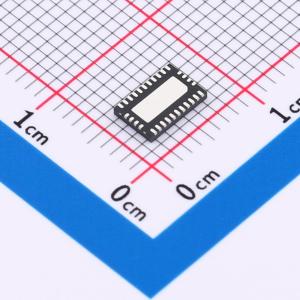

温馨提醒：图片仅供参考，商品以实物为准

LM76003RNPT

3.5V至60V、同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM76003 3.5V 至 60V、3.5A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LM76003RNPT
商品编号: C2071132
商品封装: WQFN-30-EP(4x6)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

LM76002/LM76003稳压器是一款易于使用的同步降压直流/直流转换器，能驱动高达2.5A (LM76002) 或3.5A (LM76003) 的负载电流，输入电压最高可达60V。LM76002/LM76003解决方案尺寸极小，但能提供优异的效率和输出精度。采用峰值电流模式控制。可调特性（例如可调开关频率、同步、FPWM选项、电源正常状态标志、精密使能端、可调式软启动和跟踪）可为各种应用提供灵活且简单易用的解决方案。轻负载时的自动频率折返和可选的外部偏置电源可以提高效率。该器件需要极少的外部组件，其引脚专为简化PCB布局而设计，可提供优异的EMI (CISPR22) 和热性能。保护功能包括输入欠压锁定、热关断、逐周期电流限制和短路保护。LM76002/LM76003器件采用WQFN 30引脚无引线式封装，且具有可湿性侧面。

商品特性

集成同步整流
输入电压3.5V至60V（最大值65V）
输出电流：LM76002为2.5A，LM76003为3.5A
输出电压1V至95%VIN
稳压静态电流15μA
宽电压转换范围
tON-MIN = 65ns（典型值）
tOFF-MIN = 95ns（典型值）
与外部时钟保持同步
电源正常状态标志
精密使能端
可调软启动（默认为6.3ms）
电压跟踪功能
引脚可选式FPWM运行
可调频率范围：300kHz至2.2MHz
在轻负载架构下实现高效率(PFM)

应用领域

电信基础设施
资产和机群管理系统
视频监控
可编程逻辑控制器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~60V
	输出电压	-
	输出电流	3.5A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	可调
