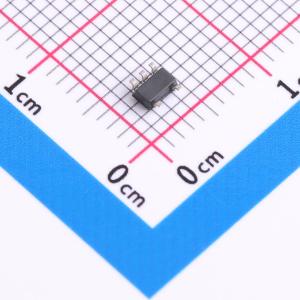

温馨提醒：图片仅供参考，商品以实物为准

TPS613222ADBVR

6.5uA静态电流、1.8A开关电流升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61322 6μA 静态电流 1.8A 开关电流升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS613222ADBVR
商品编号: C2071163
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS61322是一款具有仅6.5µA静态电流的同步升压转换器。可以为由碱性电池、镍氢可再充电电池或单节锂离子电池供电的产品提供电源解决方案。该升压转换器建立在采用同步整流的迟滞控制拓扑基础之上，能够以最小静态电流实现最高的效率。也支持使用小型外部电感器和电容器。10mA负载条件下进行1.5V输入至2.2V输出转换时效率高于90%。还可以通过外部肖特基二极管支持高输出电流应用。利用与内部整流器FET并联的外部肖特基二极管，TPS613222A可以在进行3V输入电压至5V输出电压转换时提供高于500mA的输出电流能力。可以在内部将输出电压设置为1.8V至5.5V范围内的某个固定输出（单位增量为0.1V）。因此，仅需两个外部组件即可实现所需的输出电压。还具有热关断保护功能。采用2.9mm×1.3mm 3引脚SOT封装或2.9mm×1.6mm 5引脚SOT封装。

商品特性

工作输入电压范围：0.9V至5.5V
输出电压范围：1.8V至5.5V
VOUT引脚静态电流为6.5µA
温度范围内输出电压精度为±3%
最小开关峰值电流限制：TPS613223A为0.42A，TPS61322为0.5A，TPS613221A和TPS613226A为0.75A，TPS61322为1.10A
10mA负载条件下进行1.5V至2.2V转换时效率高于90%
2.9mm×1.3mm 3引脚SOT封装和2.9mm×1.6mm 5引脚SOT封装

应用领域

1至3节碱性电池或镍氢电池供电型应用
游戏控制
平板电脑
便携式电子产品
医疗设备

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~5.5V
	输出电压	5V
	输出电流	-
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	6.5uA
	开关管(内置/外置)	内置
	输出类型	固定
