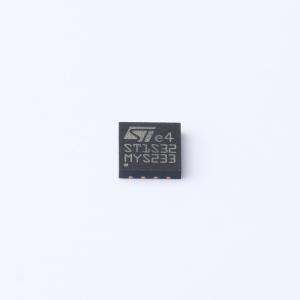

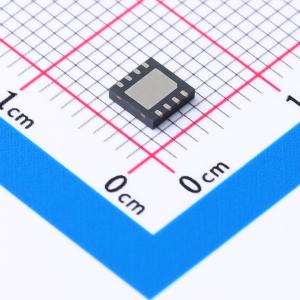

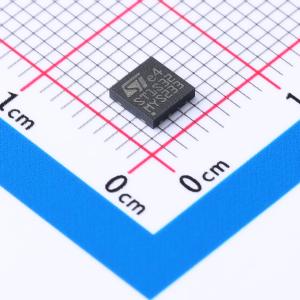

温馨提醒：图片仅供参考，商品以实物为准
ST1S32PUR
降压型 4A 2.8V~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ST1S32是一款内部补偿的1.5MHz固定频率PWM同步降压调节器,支持2.8 V至5.5 V的输入电压范围,输出电压可调范围为0.8 V至VIN-。该器件集成了60 mΩ高侧开关和45 mΩ同步整流器,具有非常高的效率和非常低的输出电压。峰值电流模式控制和内部补偿提供了一个紧凑的解决方案,所需外部组件最少。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST1S32PUR
- 商品编号
- C2071180
- 商品封装
- VFQFPN-8L(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.8V~5.5V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 4A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ST1S32是一款内部补偿的1.5 MHz固定频率PWM同步降压稳压器。ST1S32的输入电压范围为2.8 V至5.5 V，可将输出电压调节至低至0.8 V，最高可达输入电压。 ST1S32集成了一个60 mΩ的高端开关和一个45 mΩ的同步整流器，在极低输出电压下仍能实现高效率。 采用内部补偿的峰值电流模式控制，以最少的元件数量提供了非常紧凑的解决方案。 ST1S32采用4 mmx4 mm、8引脚VFDFPN封装。
商品特性
- 4 A直流输出电流
- 2.8 V至5.5 V输入电压
- 输出电压可从0.8 V开始调节
- 1.5 MHz开关频率
- 内部软启动和使能功能
- 集成60 mΩ和45 mΩ功率MOSFET
- 全陶瓷电容
- 电源正常指示（POR）
- 逐周期电流限制
- 电流折返式短路保护
- VFDFPN 8 4x4x1.0封装
应用领域
- 微处理器/专用集成电路/数字信号处理器/现场可编程门阵列的核心和I/O电源
- 以下设备的负载点电源：机顶盒、电视、DVD光存储设备、硬盘驱动器、打印机、音频/图形卡
