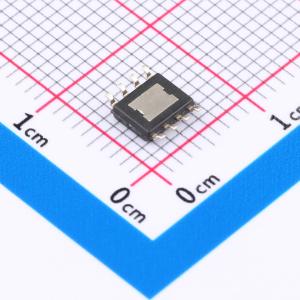

温馨提醒：图片仅供参考，商品以实物为准

LM5164DDAT

超低IQ的100V输入1A同步降压直流/直流转换器

描述: LM5164是一款超低IQ的100V输入1A同步降压直流/直流转换器,专为可靠耐用的应用设计。它在6V至100V的宽输入电压范围内调节,支持从48V标称输入到低电压轨的直接降压转换。LM5164具有集成式高侧和低侧功率MOSFET,可提供高达1A的输出电流。
品牌名称: TI(德州仪器)
商品型号: LM5164DDAT
商品编号: C2071198
商品封装: SO-8
包装方式: 编带
商品毛重: 0.144克(g)

商品参数

商品概述

LM5164同步降压转换器用于在宽输入电压范围内进行调节，从而最大限度地减少对外部浪涌抑制组件的需求。50ns的最短可控导通时间有助于实现较大的降压比，支持从48V标称输入到低电压轨的直接降压转换，从而降低系统的复杂性并减少解决方案成本。 LM5164在输入电压突降至6V时能够根据需要以接近100%的占空比继续工作，使其成为宽输入电源范围工业和高电池节数电池组应用。 LM5164具有集成式高侧和低侧功率MOSFET，可提供高达1A的输出电流。恒定导通时间(COT)控制架构可提供几乎恒定的开关频率，具有出色的负载和线路瞬态响应。其他特性LM5164的其他特性包括超低IQ和二极管仿真模式运行（可实现高轻负载效率）、创新的峰值和谷值过流保护、集成式VCC偏置电源和自举二极管、精密使能和输入UVLO以及具有自动恢复功能的热关断保护。开漏PGOOD指示器可提供进行定序、故障报告和输出电压监视功能。 LM5164采用热增强型8引脚SO PowerPAD封装。其1.27mm引脚间距可以为高电压应用提供足够的间距。

商品特性

专为可靠耐用的应用设计
6V至100V的宽输入电压范围
结温范围：-40°C至+150°C
固定3ms内部软启动计时器
峰值和谷值电流限制保护
输入UVLO和热关断保护
最短导通时间和关闭时间低：50ns
高达1MHz的可调节开关频率
可实现高轻负载效率的二极管仿真
10.5μA空载输入静态电流
3μA关断静态电流
针对CISPR 32 EMI标准进行了优化
通过集成技术减小解决方案尺寸，降低成本
COT模式控制架构
集成式0.725Ω NFET降压开关支持宽占空比范围
集成式0.34Ω NFET同步整流器省去了外部肖特基二极管
1.2V内部电压基准
无环路补偿组件
内部VCC偏置稳压器和自举二极管
漏极开路电源正常指示器
带PowerPAD的8引脚SOIC封装
使用WEBENCH电源设计器创建定制设计

应用领域

电器、电动和园艺工具
高电池节数电池组（电动自行车、电动踏板车）
电机驱动器、无人机、电信

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~100V
	输出电压	-
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10.5uA
	开关管(内置/外置)	内置
	输出类型	可调
