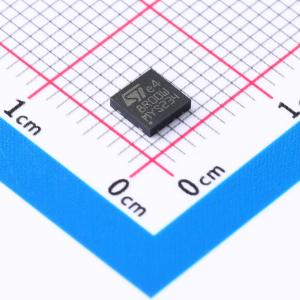

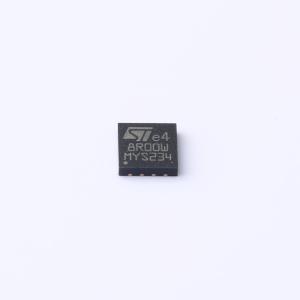

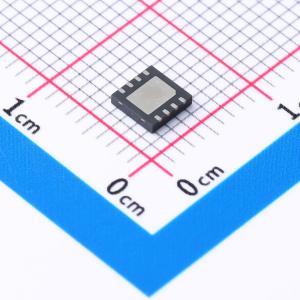

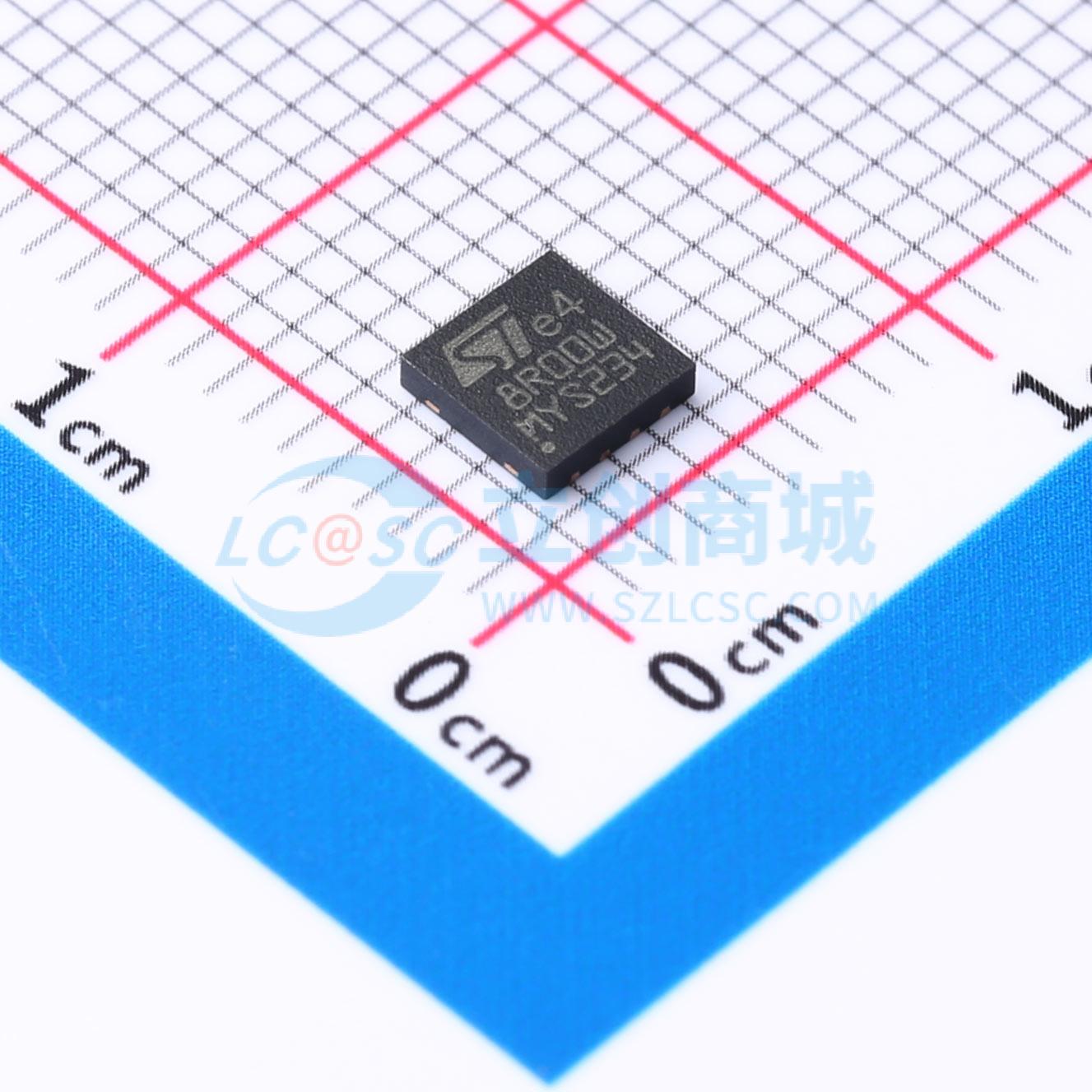

ST8R00WPUR
1A 同步升压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST8R00是一款同步PWM升压DC-DC转换器,能够提供6到12V的输出电压,输入电压范围为4到6V。高开关频率（1.7MHz）允许使用小型表面贴装组件。此外,只需一个电感和两个电容器即可实现低输出纹波。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST8R00WPUR
- 商品编号
- C2071286
- 商品封装
- DFN-8-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 4V~6V | |
| 输出电压 | 6V~12V | |
| 输出电流 | 1A | |
| 开关频率 | 800kHz~1.4MHz | |
| 工作温度 | -25℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ST8R00是一款同步PWM升压型DCDC转换器。该器件能够在输入电压为4至6 V的条件下，提供6至12 V的输出电压。高开关频率（1.7 MHz）允许使用小型表面贴装元件。除了用于设置输出电压值的电阻分压器外，仅需一个电感器和两个电容器。此外，电流模式PWM拓扑结构以及低ESR贴片陶瓷电容器的使用，确保了低输出纹波。该器件采用非常小的DFN8（4x4 mm）封装。
商品特性
- 输出电压可在6 V至12 V范围内调节
- 输出电压精度：±2%
- 输出电流高达1 A
- 低纹波电压：5 mV（典型值）
- 同步整流
- 高效率达90%：V₀ = 9 V（典型值）
- 外部元件少
- 热关断保护
- 采用非常小的DFN8（4x4 mm）封装
