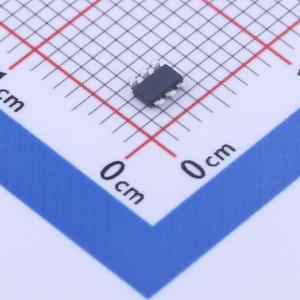

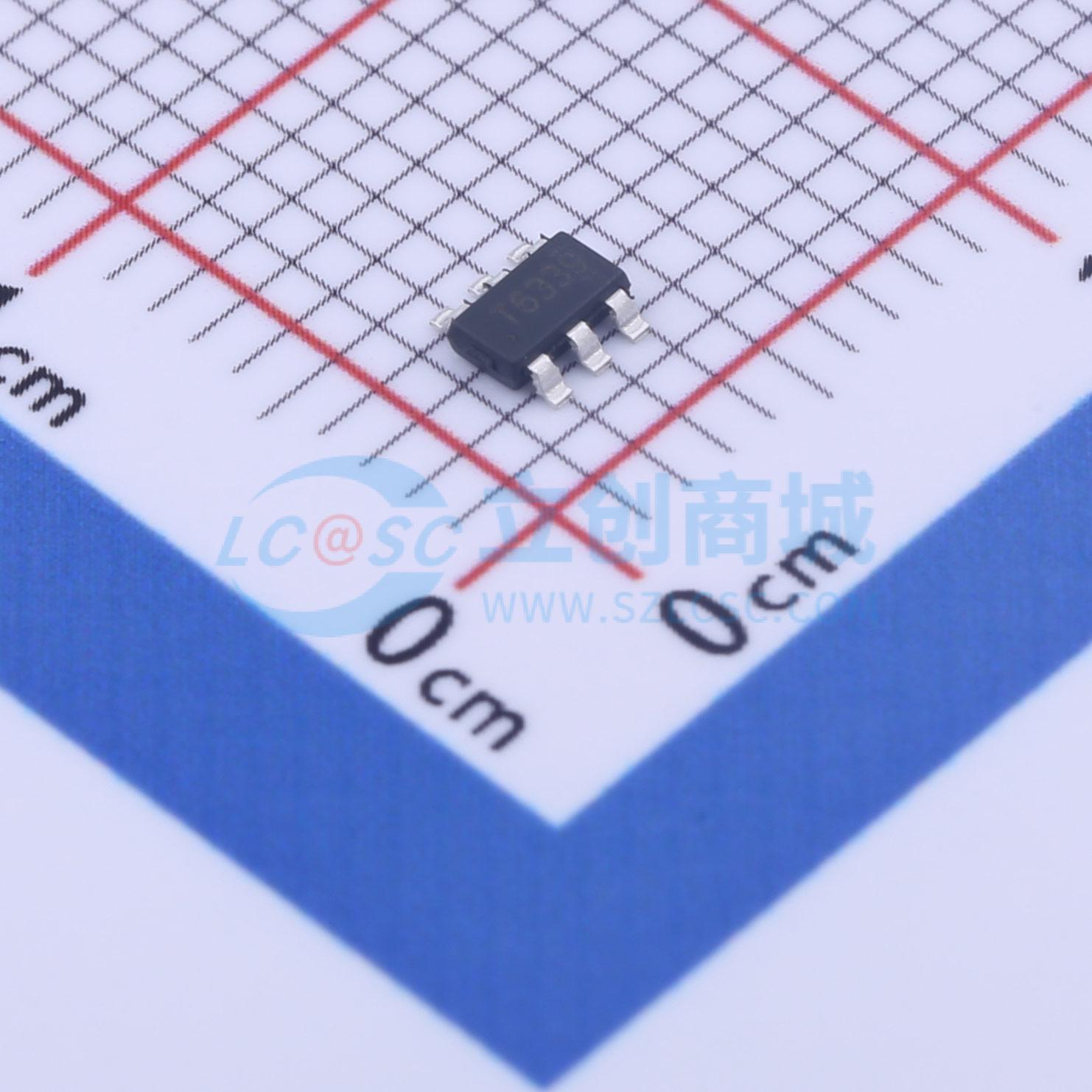

TPS56339DDCR
4.5V至24V输入、3A输出同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS56339 4.5V 至 24V 输入、3A 输出同步降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS56339DDCR
- 商品编号
- C2071106
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 800mV~16V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 98uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS56339是一款输入电压范围为4.5V至24V的3A同步降压转换器。该器件包含两个集成开关MOSFET、内部回路补偿和5ms内部软启动功能，可降低组件数。通过采用SOT - 23 (6)封装，该器件实现了高功率密度，并且在PCB上的占用空间非常小。 TPS56339采用高级仿真电流模式(AECM)控制，可实现固定频率快速瞬态响应。该器件具有内部自适应环路调节功能，因此在宽电压输出范围内无需进行外部补偿。 高侧逐周期电流限制可在电流过载情况下保护器件，并通过低侧拉电流限制防止电流失控，增强限制效果。在欠压和热关断保护情况下将触发断续保护。
商品特性
- 输入电压范围：4.5V至24V
- 输出电压范围：0.8V至16V
- 3A最大连续输出电流
- 500kHz固定开关频率
- 支持高达97%的占空比
- 集成式70mΩ和35mΩ MOSFET
- 关断电流典型值为3μA
- 静态电流典型值为98μA
- 内部5ms软启动
- 方便易用的内部环路补偿
- 用于高侧和低侧MOSFET的逐周期电流限制
- 非锁存UVP、UVLO和TSD保护
- SOT - 23 (6)封装
应用领域
- 12V、19V分布式总线电源
- 工业应用
- 视频监控和安全系统设备
- 消费类应用
- 数字电视和LCD监视器
- 无线和智能扬声器
