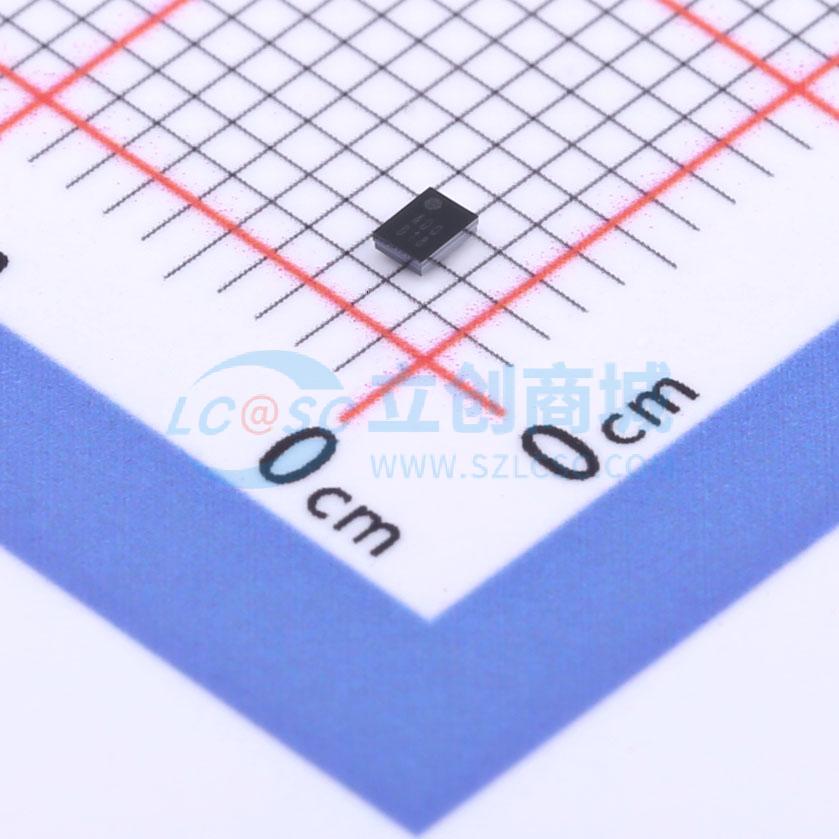

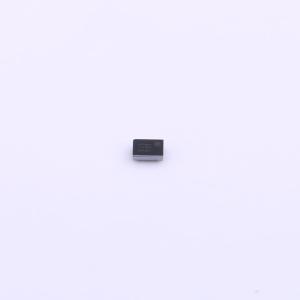

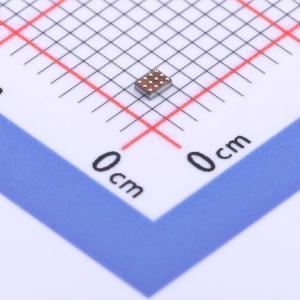

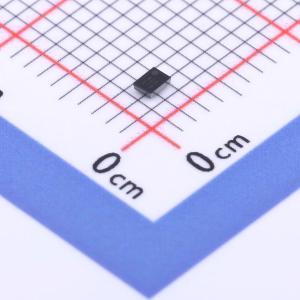

BD83070GWL-E2
同步升降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD83070GWL是一款同步升降压DC-DC转换器,支持2.0V至5.5V的输入电压范围,提供2.5V或3.3V的输出电压,最大输出电流为1A。它具有自动PFM/PWM模式切换功能,开关频率为1.5MHz,静态电流为2.8μA。适用于单节锂离子电池或其他2.0V至5.5V的输入电源。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD83070GWL-E2
- 商品编号
- C2071126
- 商品封装
- UFBGA-12
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2V~5.5V | |
| 输出电压 | 2.5V；3.3V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 2.8uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
BD83070GWL是一款同步降压-升压型DC/DC转换器，可从单节锂离子电池或2.0 V至5.5 V的其他输入提供3.3 V或2.5 V输出。在2.7 V至5.5 V的输入电压范围内，它能够支持高达1 A的输出。根据输入电压，它可在降压和升压操作之间无缝切换。 该转换器基于脉冲宽度调制（PWM），在重载时具有高效率。在PWM操作期间，内部FET以典型1.5 MHz的固定频率开关。在轻载时，它会自动将控制系统切换到迟滞脉冲频率调制（PFM），以抑制开关损耗和电流消耗。在无负载电流时，电池消耗电流典型值仅降至2.8 μA。可以通过MODE引脚禁用自动PFM/PWM模式，以抑制输出纹波并实现固定频率开关。 该器件采用1.2 mmx1.6 mm WLCS P封装。
商品特性
- 同步降压-升压型DC/DC转换器
- 自动PFM/PWM转换
- 输出电流：高达1 A（VIN>2.7 V，Vout = 3.3 V）
- 可选输出电压：2.5 V或3.3 V
- 效率：高达95%
- 欠压锁定（UVLO）检测：1.61 V（最大值）
- 内置热保护、过压保护和过流保护
应用领域
- 单节锂离子或3节镍氢电池供电的便携式产品
- 平板终端设备
- 智能手机
