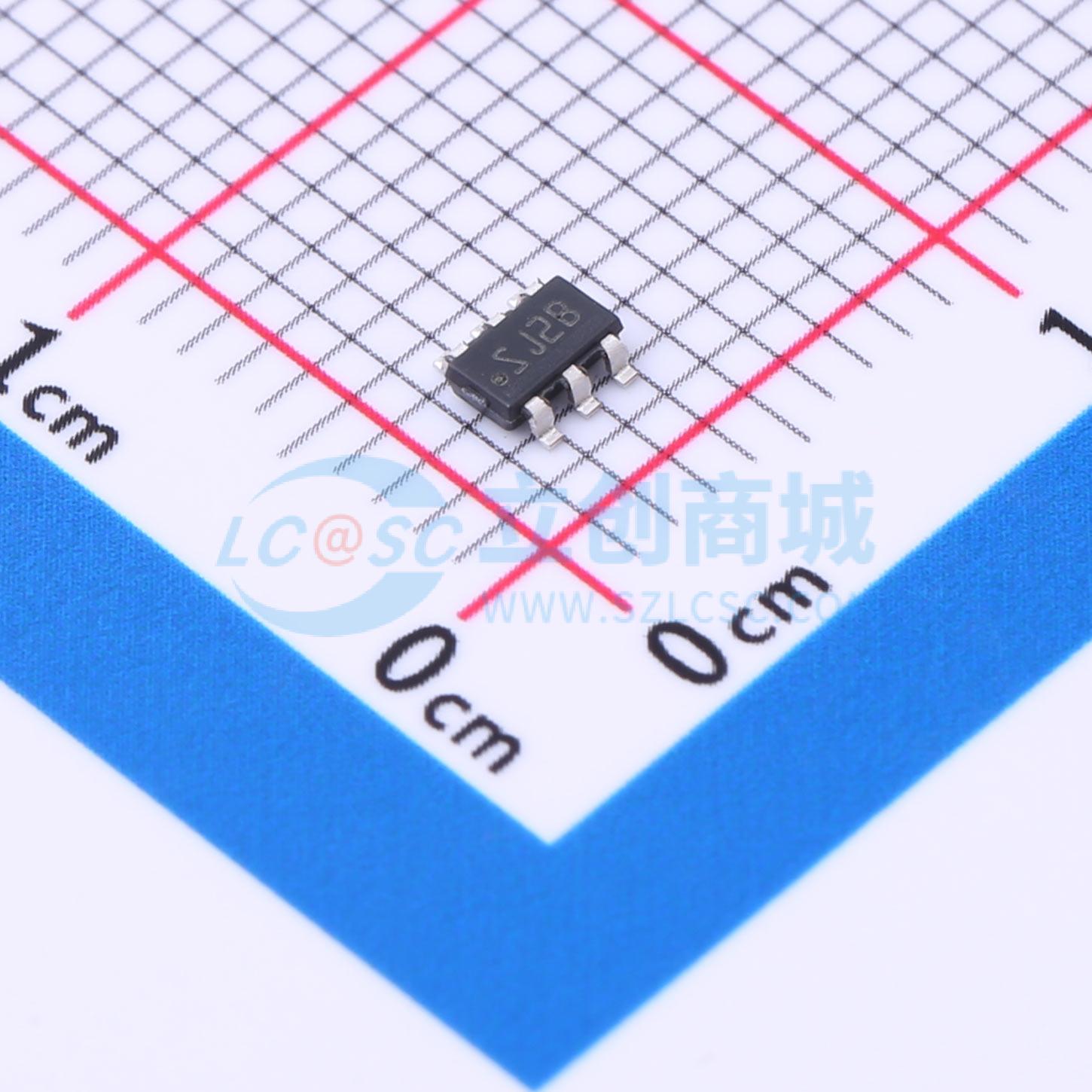

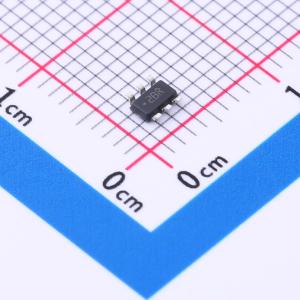

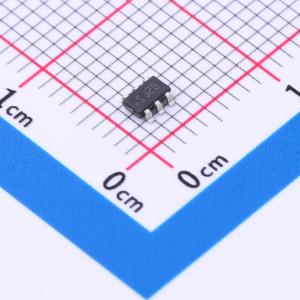

LMR14206XMKE/NOPB
42V输入0.6A降压电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMR14206 采用 SOT-23 封装的 4.5V 至 42V、0.6A 降压直流/直流开关稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR14206XMKE/NOPB
- 商品编号
- C2071127
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | 765mV~34V | |
| 输出电流 | 600mA | |
| 开关频率 | 1.25MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 16uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LMR14206是一款PWM DC/DC降压稳压器。其输入电压范围宽，为4.5V - 42V，适用于多种应用场景，如对非稳压电源进行电源调理。该器件采用低RDSON（典型值0.9Ω）内部开关，可实现最高效率（典型值85%）。工作频率固定为1.25 MHz，允许使用小型外部元件，同时仍能实现低输出电压纹波。通过使用带有外部RC电路的关断引脚可实现软启动功能，用户可根据特定应用调整软启动时间。 LMR14206针对高达600 mA的负载电流进行了优化，标称反馈电压为0.765V。 其他特性包括：热关断、VIN欠压锁定和栅极驱动欠压锁定。LMR14206采用薄型6引脚SOT封装。
商品特性
- 输入电压范围：4.5V至42V
- 输出电压范围：0.765V至34V
- 输出电流高达0.6A
- 开关频率1.25 MHz
- 低关断静态电流，典型值16 μA
- 短路保护
- 内部补偿
- 软启动功能
- 薄型6引脚SOT封装（2.97x1.65x1 mm）
- 完全支持WEBENCH电源设计工具
应用领域
- 5V、12V和24V轨的负载点转换
- 空间受限的应用
- 电池供电设备
- 工业分布式电源应用
- 功率计
- 便携式手持仪器
