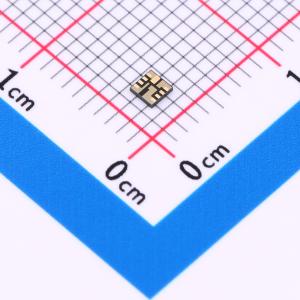

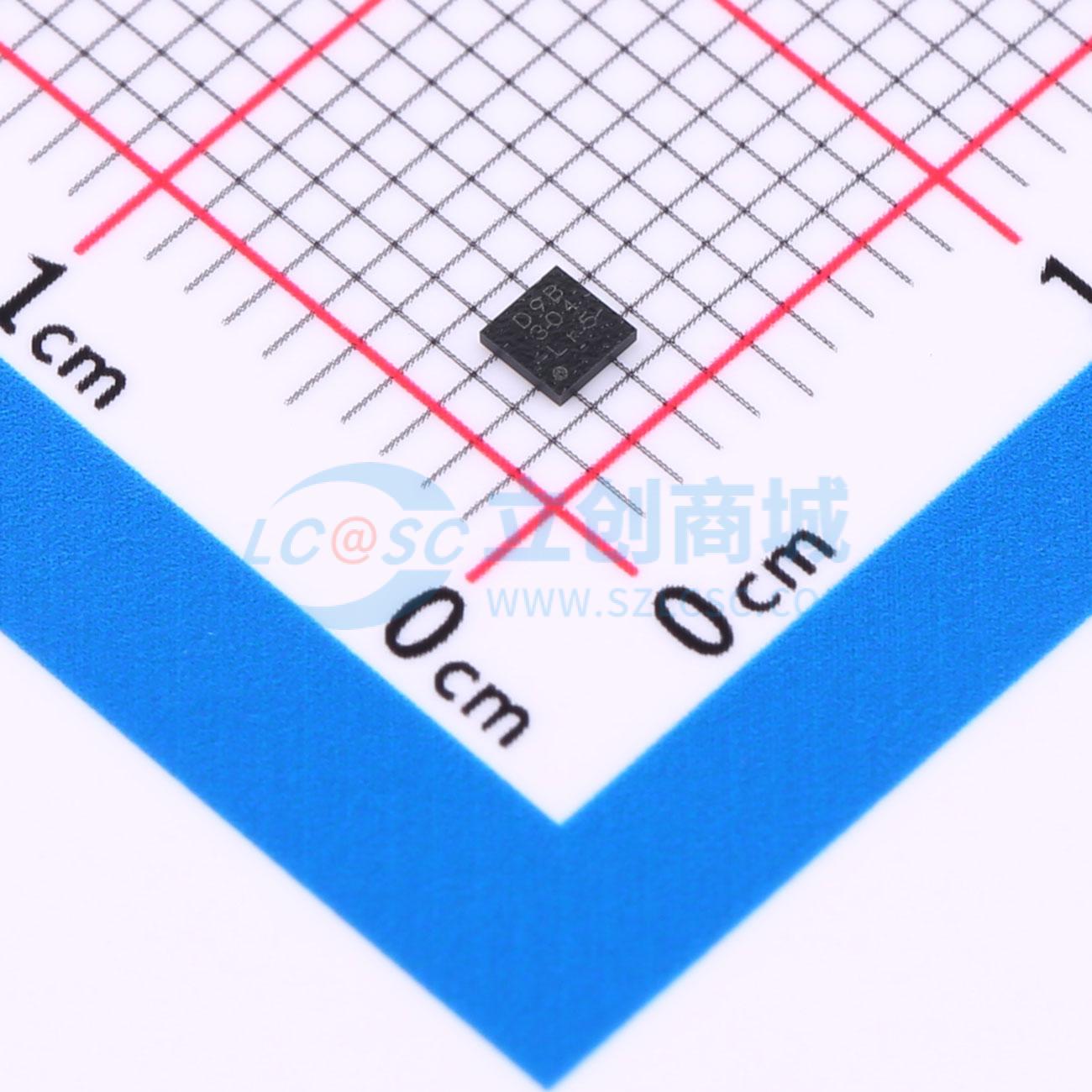

温馨提醒：图片仅供参考，商品以实物为准
BD9B304QWZ-E2
2.7V至5.5V输入，3A集成MOSFET同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9B304QWZ是一款同步降压开关调节器,具有内置低导通电阻的MOSFET。该IC能够提供高达3A的电流,采用恒定导通时间控制方法,提供快速瞬态响应。它适用于需要最小待机功耗的设备和装置。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9B304QWZ-E2
- 商品编号
- C2071051
- 商品封装
- UP008AZ020mm
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz~2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9B304QWZ是一款内置低导通电阻功率MOSFET的同步降压开关稳压器。该IC能够提供高达3A的电流，采用恒定导通时间控制系统，具有快速瞬态响应特性。它在低电感下可实现高振荡频率。凭借其独特的恒定导通时间控制方法，该产品在轻载时功耗较低，非常适合对待机功耗要求极低的设备。
商品特性
- 单同步降压DC/DC转换器
- 适用于深度静态低泄漏模式（Deep - SLLM）的恒定导通时间控制
- 过流保护
- 短路保护
- 热关断保护
- 欠压锁定保护
- UMMP008AZ020封装（背面散热）
应用领域
- 用于DSP、FPGA、微处理器等的降压电源
- 笔记本电脑/平板电脑/服务器
- 液晶电视
- 存储设备（硬盘/固态硬盘）
- 打印机、办公自动化设备
- 分布式电源、二次电源
