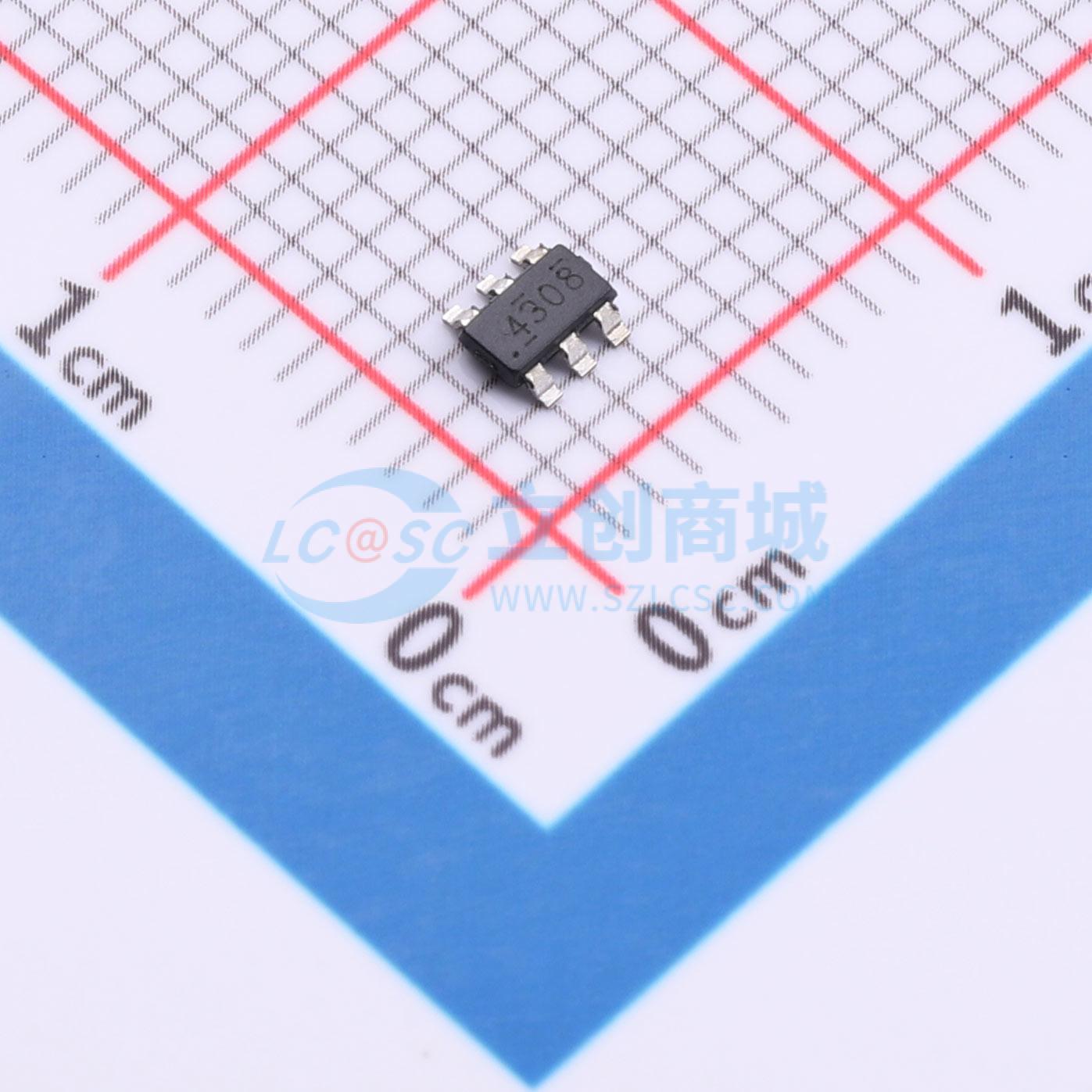

温馨提醒：图片仅供参考，商品以实物为准

TPS54308DDCT

4.5V至28V输入、3A输出、350kHz同步FCCM降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54308是一款输入电压范围为4.5V至28V的3A同步降压转换器。该器件包含两个集成式开关FET并具备内部回路补偿和5ms内部软启动功能,可减少元件数量。开关频率为350kHz,静态电流为300uA,关断电流低至2uA。
品牌名称: TI(德州仪器)
商品型号: TPS54308DDCT
商品编号: C2071054
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS54308 是一款输入电压范围为 4.5V 至 28V 的 3A 同步降压转换器。该器件包含两个集成式开关 FET 并且具备内部回路补偿和 5ms 内部软启动功能，可减少元件数量。通过集成 MOSFET 并采用 SOT - 23 封装，TPS54308 可实现高功率密度，并且在 PCB 上的占用空间非常小。在轻负载条件下，TPS54308 以强制连续导通模式 (FCCM) 运行。开关频率在整个负载范围内维持在一个几乎恒定的水平。两个高侧 MOSFET 内的逐周期电流限制可在过载情况下保护转换器，并通过低侧 MOSFET 续流电流限制防止电流失控，增强限制效果。当过流持续时间超出预设时间时，将触发断续模式保护功能。

商品特性

4.5V 至 28V 的宽输入电压范围
集成 85mΩ 和 40mΩ MOSFET，持续输出电流为 3A
关断电流低至 2μA，静态电流为 300μA
内部 5ms 软启动
350kHz 固定开关频率
峰值电流模式控制
内部环路补偿
通过间断模式保护为两个 MOSFET 提供过流保护
过压保护
热关断
SOT - 23 (6) 封装
使用 TPS54308 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

12V、24V 分布式总线电源
工业应用
- 白色家电
消费类应用
- 音频
- 机顶盒 (STB)
- 数字电视 (DTV)
- 打印机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	-
	输出电流	3A
	开关频率	350kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
