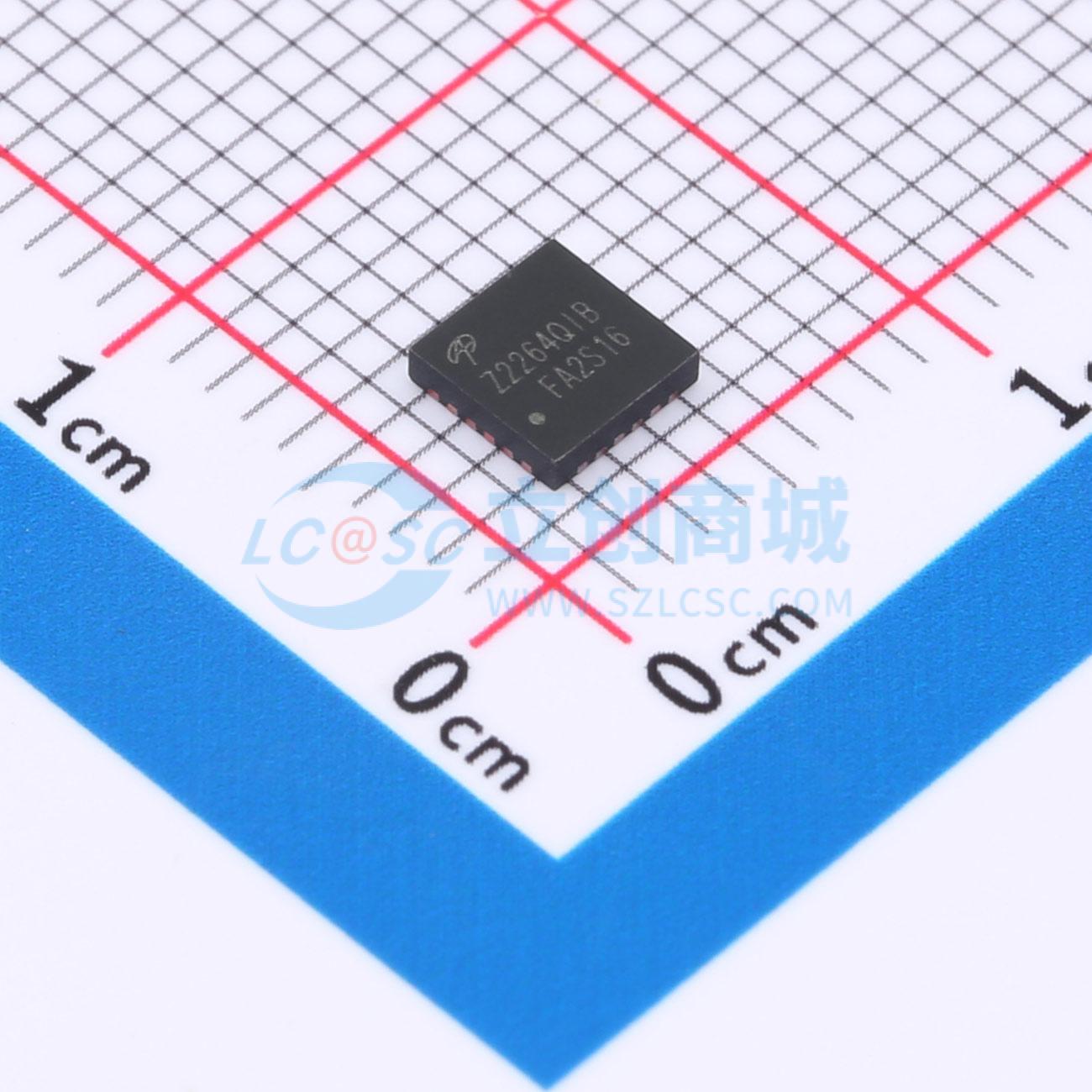

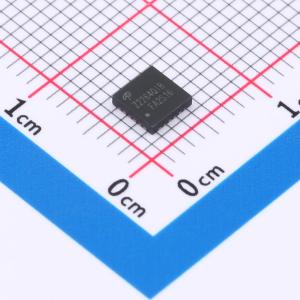

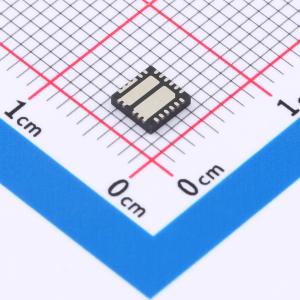

温馨提醒：图片仅供参考，商品以实物为准
AOZ2264QI-11
24V/15A 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ2264QI-11 是一款高效、易用的同步降压调节器,最高工作电压可达24V,最大连续输出电流为15A,输出电压可调至0.6V。具有宽输入电压范围、低导通电阻内部NFET、恒定导通时间PWM控制等特性。
- 品牌名称
- AOS
- 商品型号
- AOZ2264QI-11
- 商品编号
- C2070837
- 商品封装
- QFN-23(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~24V | |
| 输出电压 | - | |
| 输出电流 | 15A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AOZ2264QI-11是一款专为笔记本电脑优化的高效、易用同步降压稳压器。该稳压器能够提供15A的连续输出电流，输出电压可调节至低至0.6V。100ns至2.6μs的可编程导通时间可优化PCB面积和效率配置。 AOZ2264QI-11的输入电压可低至2.7V，最高输入电压可达24V。采用输入前馈控制方案的恒定导通时间PWM，可实现超快速瞬态响应，同时在整个输入范围内保持相对恒定的开关频率。真正的交流电流模式控制方案确保稳压器在使用陶瓷输出电容时保持稳定。开关频率可通过外部编程设置。保护功能包括VCC欠压锁定、限流、输出过压和欠压保护、短路保护以及热关断。 AOZ2264QI-11采用23引脚4mm x 4mm QFN封装。
商品特性
- 高效、易用的DC/DC同步降压稳压器，工作电压最高可达24V
- 能够提供15A的连续输出电流，输出电压可调节至低至0.6V（±1.0%）
- 采用专有的恒定导通时间PWM控制和输入前馈，实现超快速瞬态响应和相对恒定的开关频率
- 导通时间可通过外部编程设置，最长可达2.6μs
- 具备多种保护功能：VCC欠压锁定、逐周期限流、输出过压保护、短路保护以及热关断
- 采用4mm x 4mm QFN23L封装
- 额定环境温度范围为-40℃至+85℃
- 宽输入电压范围 – 2.7V至24V
- 内部NFET的RDS(ON)较低 – 高端为9mΩ，低端为4mΩ
- 采用带输入前馈的恒定导通时间控制
- 可编程导通时间最长可达2.6μs
- 可选PFM轻载运行模式
- 使用陶瓷电容时保持稳定
- 可调节软启动
- 降低纹波
- 具备电源正常输出
- 集成自举二极管
应用领域
- 便携式计算机
- 紧凑型台式电脑
- 服务器
- 显卡
- 机顶盒
- LCD电视
- 电缆调制解调器
- 负载点DC/DC转换器
- 电信/网络/数据通信设备
