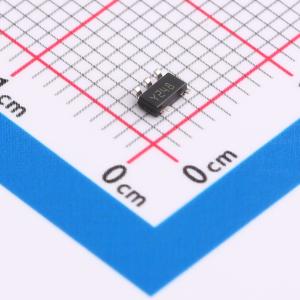

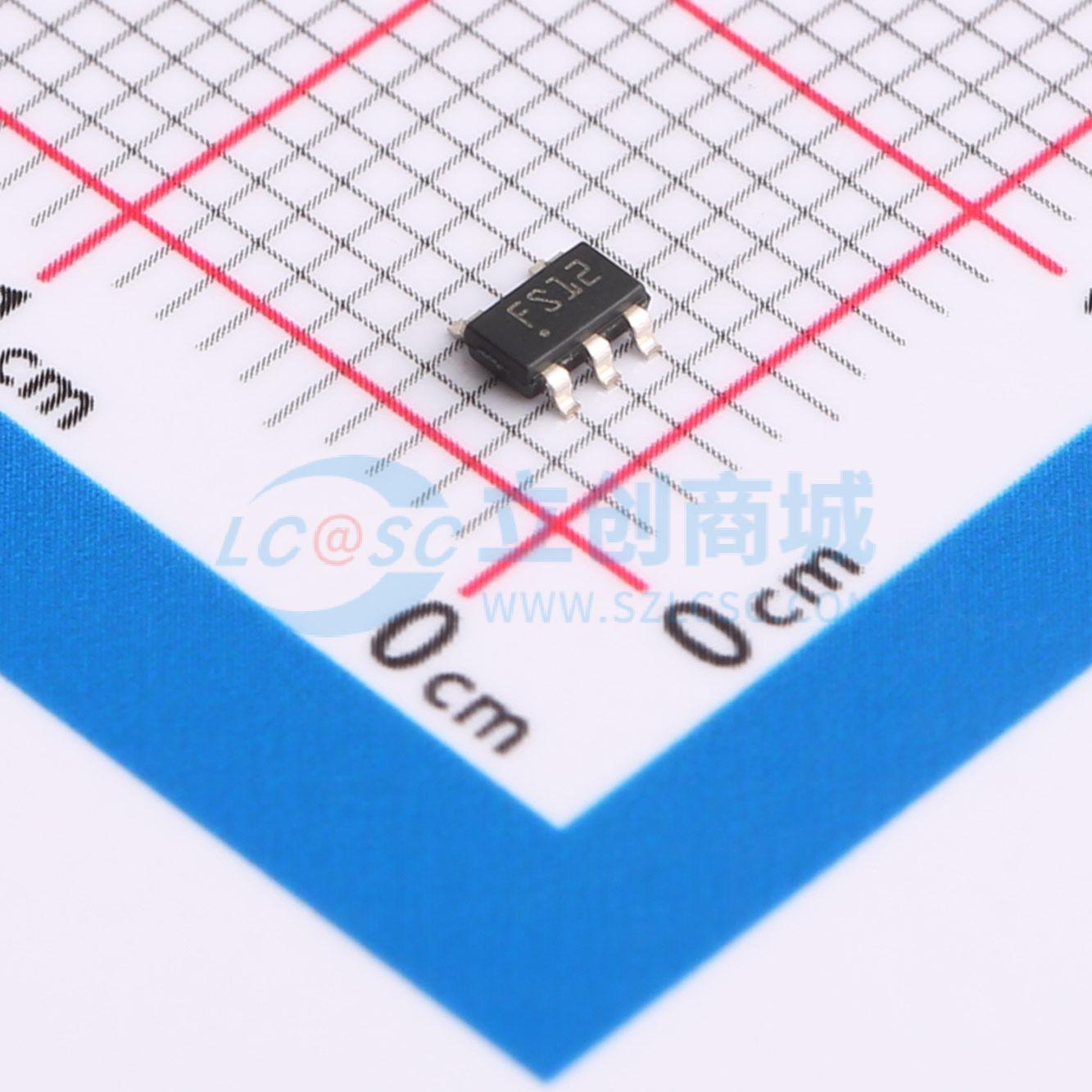

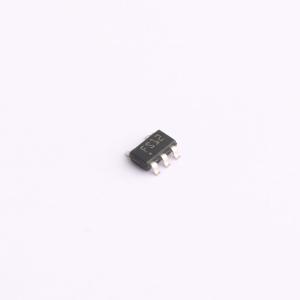

温馨提醒：图片仅供参考，商品以实物为准

ST1S12G12R

同步整流降压开关稳压器

描述: 同步整流0.7 A、1.7 MHz可调步降开关稳压器，带抑制功能
品牌名称: ST(意法半导体)
商品型号: ST1S12G12R
商品编号: C2070842
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

一款降压型 DC-DC 转换器，专为硬盘驱动器（HDD）应用中的低压数字内核供电而优化，通常用于在功耗可能导致应用环境过热时替代大电流线性解决方案。它在 2.5 V 至 5.5 V 的输入电压范围内可提供高达 0.7 A 的电流。高开关频率（1.7 MHz）允许使用小型表面贴装元件。除了用于设置输出电压值的电阻分压器外，仅需一个电感器和两个电容器。此外，电流模式 PWM 拓扑结构和低 ESR 贴片陶瓷电容器的使用保证了低输出纹波。该器件具有热保护功能，并且对电流进行了限制，以防止因意外短路而损坏。

商品特性

降压型电流模式 PWM（1.7 MHz）DC-DC 转换器
直流输出电压容差为 3%
同步整流
固定输出电压为 1.2 V、1.8 V 以及可调（可按需提供 1.5 V、2.5 V 和 3.3 V）
使能功能
内部软启动
典型效率：>90%
输出电流能力为 0.7 A
非开关静态电流：在温度范围内最大为 650 μA
RDSON 典型值为 250 mΩ 和 400 mΩ
使用小型电容器和电感器
工作结温范围为 -40 ℃ 至 125 ℃
采用 TSOT23-5L 封装

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	1.2V
	输出电流	700mA
	开关频率	1.7MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	650uA
	开关管(内置/外置)	内置
	输出类型	固定
