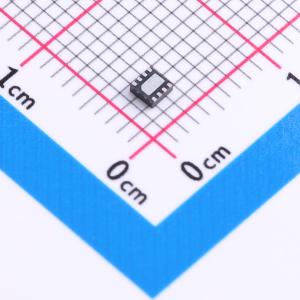

温馨提醒：图片仅供参考，商品以实物为准

LM27761DSGT

低噪声稳压开关电容器电压逆变器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM27761 具有集成 LDO 的低噪声稳压反相器
品牌名称: TI(德州仪器)
商品型号: LM27761DSGT
商品编号: C2070605
商品封装: WFDFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM27761低噪声稳压开关电容器电压逆变器可针对2.7V到5.5V范围内的输入电压，提供可调节的超低噪声输出。在应用解决方案中使用四个低成本电容器，可以提供高达250mA的输出电流。该器件的稳压输出可在−5V到 -1.5V范围内进行调节。LM27761以2MHz（典型值）开关频率运行，以减小输出电阻和电压波纹。LM27761的工作电流仅为370μA（对于大多数负载，电荷泵功率效率均高于80%）并且关断电流典型值为7μA，因此在驱动功率放大器、DAC偏置电源轨以及其他大电流、低噪声电压应用时，可提供理想的性能。

商品特性

对输入电源电压进行反相和稳压
低输出波纹
关断时可使静态电流降至7μA（典型值）
输出电流高达250mA
2.5Ω逆变器输出阻抗，VIN = 5V
峰值负载时的稳定度为±4%
370μA静态电流
2MHz（典型值）固定频率、低噪声运行
2MHz频率时的低压降稳压器(LDO)电源抑制比(PSRR)为35dB（典型值），负载电流为80mA
100mA电流时的LDO压降电压为30mV，VOUT = -5V
限流和热保护
使用LM27761并借助WEBENCH电源设计器创建定制设计

应用领域

运算放大器电源
无线通信系统
手机功率放大器偏置
接口电源
手持式仪表
高保真(Hi-Fi)耳机放大器
为数据转换器供电

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~5.5V
	静态电流(Iq)	600uA
	输出电阻	2Ω
	开关频率	2MHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电压(Vout)	-5V~-1.5V
	PFM模式	支持
	输出电流(Iout)	250mA
