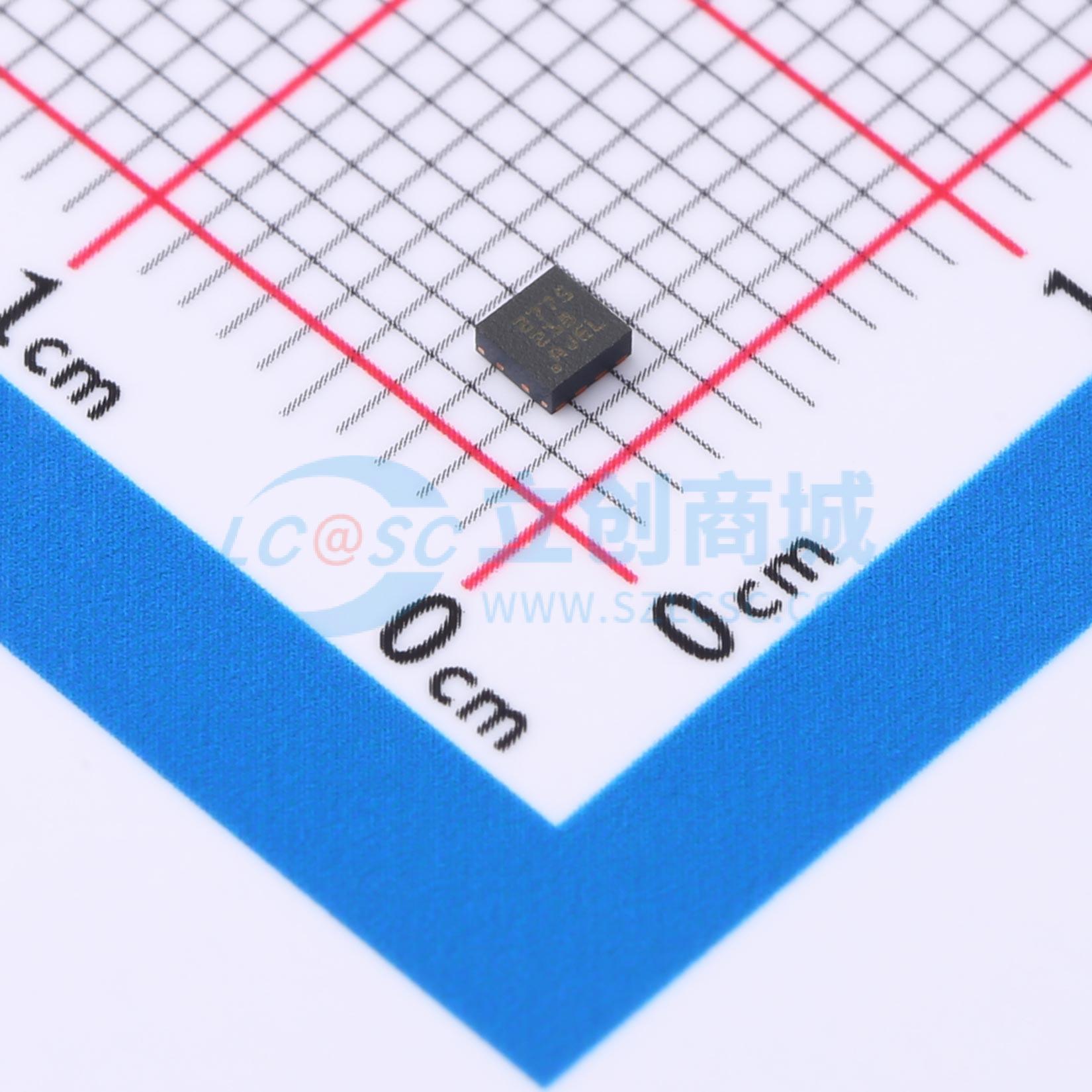

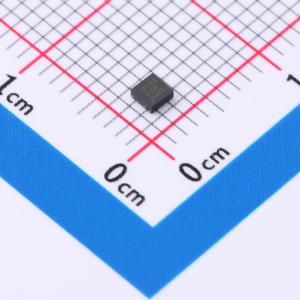

温馨提醒：图片仅供参考，商品以实物为准
LM2775DSGT
开关电容5V升压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2775 2.7V 至 5.5V 输入电压、200mA 输出电流、5V 固定输出电压加倍器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2775DSGT
- 商品编号
- C2070762
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 升压 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压(Vout) | 4.8V~5.2V | |
| 输出电流(Iout) | 200mA | |
| 静态电流(Iq) | 150uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 3.5Ω | |
| 开关频率 | 2MHz | |
| PFM模式 | 支持 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自适应开关频率；过流保护；数字控制；负载断开；低纹波/低噪声架构；输出短路保护；低功耗待机 |
商品概述
LM2775 是一款可产生低噪声输出电压的稳压开关电容倍压器。LM2775 的输入电压范围为 3.1V 至 5.5V，输出电流高达 200mA ，并且在输入电压低至 2.7V 时仍可提供高达 125mA 的输出电流。输出电流较低时，LM2775 可进入 PFM 模式以降低其静态电流。PFM 模式可通过将 PFM 引脚驱动为高电平或低电平来启用或禁用。此外，当 LM2775 处于关断模式时，用户可以选择将 OUTDIS 引脚置为高电平以将输出电压拉至 GND，也可以选择将 OUTDIS 引脚置为低电平以使输出电压保持高阻态。 LM2775 采用 8 引脚晶圆级小外形无引线(WSON) 封装，该封装具有出色的散热特性，几乎在所有额定工作条件下均可防止部件过热。
商品特性
- 输入电压范围：2.7V 至 5.5V
- 5V 固定输出
- 200mA 输出电流
- 无电感解决方案：仅需 3 个小型陶瓷电容
- 关断期间从 VIN 断开负载
- 限流和热保护
- 2MHz 开关频率
- 轻负载电流条件下支持脉频调制 (PFM) 操作（PFM 引脚连接高电平）
应用领域
- USB OTG
- 高清多媒体接口 (HDMI) 电源
- 便携式电子产品
