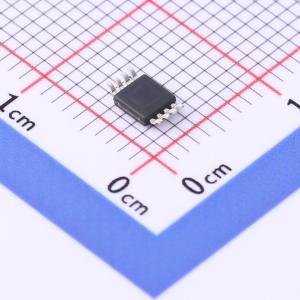

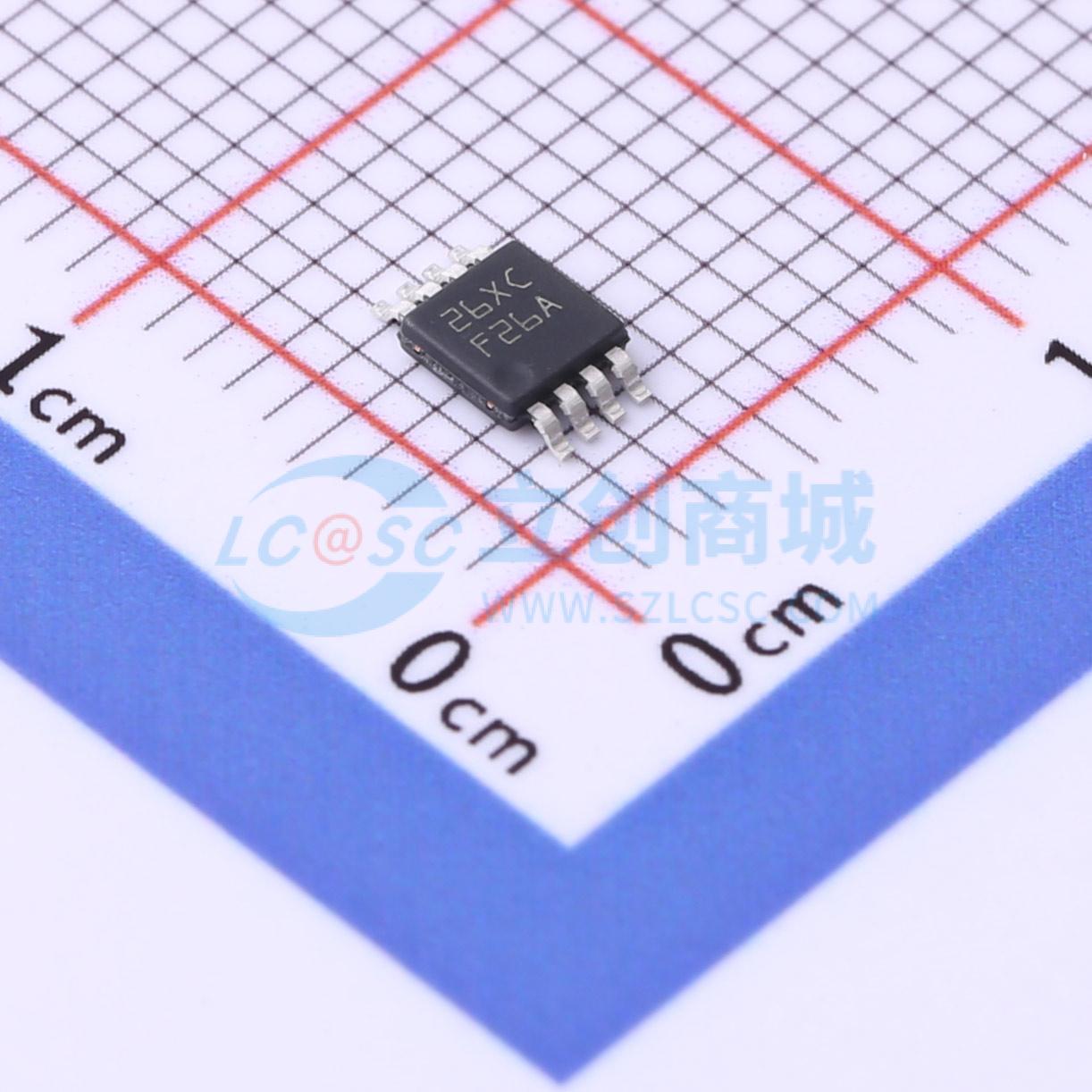

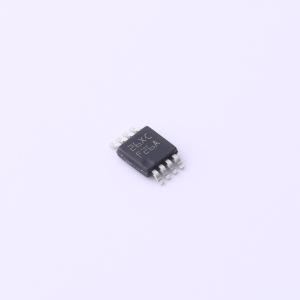

LM7705MMX/NOPB
低噪声负偏置发生器
- 描述
- LM7705 低噪声负偏置发生器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM7705MMX/NOPB
- 商品编号
- C2070761
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 3V~5.25V | |
| 静态电流(Iq) | 78uA | |
| 输出电阻 | 230mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 能量效率 | 98% | |
| 工作温度 | -40℃~+125℃ | |
| 功能类型 | 反相 | |
| 输出电压(Vout) | -230mV |
商品概述
LM7705器件是一款带有一个 -0.23V低噪声固定式负电压稳压器的开关电容器电压逆变器。此器件专门用于低电压放大器，使放大器输出接近零电压。 -0.23V用于为放大器的负电源引脚供电，同时将整个放大器的电压维持在5.5V以下。在单电源电压下工作时，轨至轨输出放大器无法输出零电压，并且由于放大器输出饱和电压被以下增益级放大，因而会导致累积误差。较小的负电源电压会阻止放大器输出在零电压时达到饱和状态，并有助于通过信号处理链维持准确的零电压。而且，当使用放大器驱动ADC输入时，该放大器可以输出一个零电压信号，并可以使用完整的ADC输入范围。LM7705器件具有一个关断引脚，可将待机功耗降至最低。
商品特性
- 经过稳压的输出电压 - 0.232V
- 输出电压容差为5%
- 输出纹波电压为4mVPP
- 电源电压为3V至5.25V
- 转换效率高达98%
- 静态电流为78μA
- 关断电流为20nA
- 开通时间为500μs
- 运行温度范围为 - 40°C至125°C
- 8引脚VSSOP封装
应用领域
- 真正的零放大器输出
- 便携式仪表
- 低压分离电源
