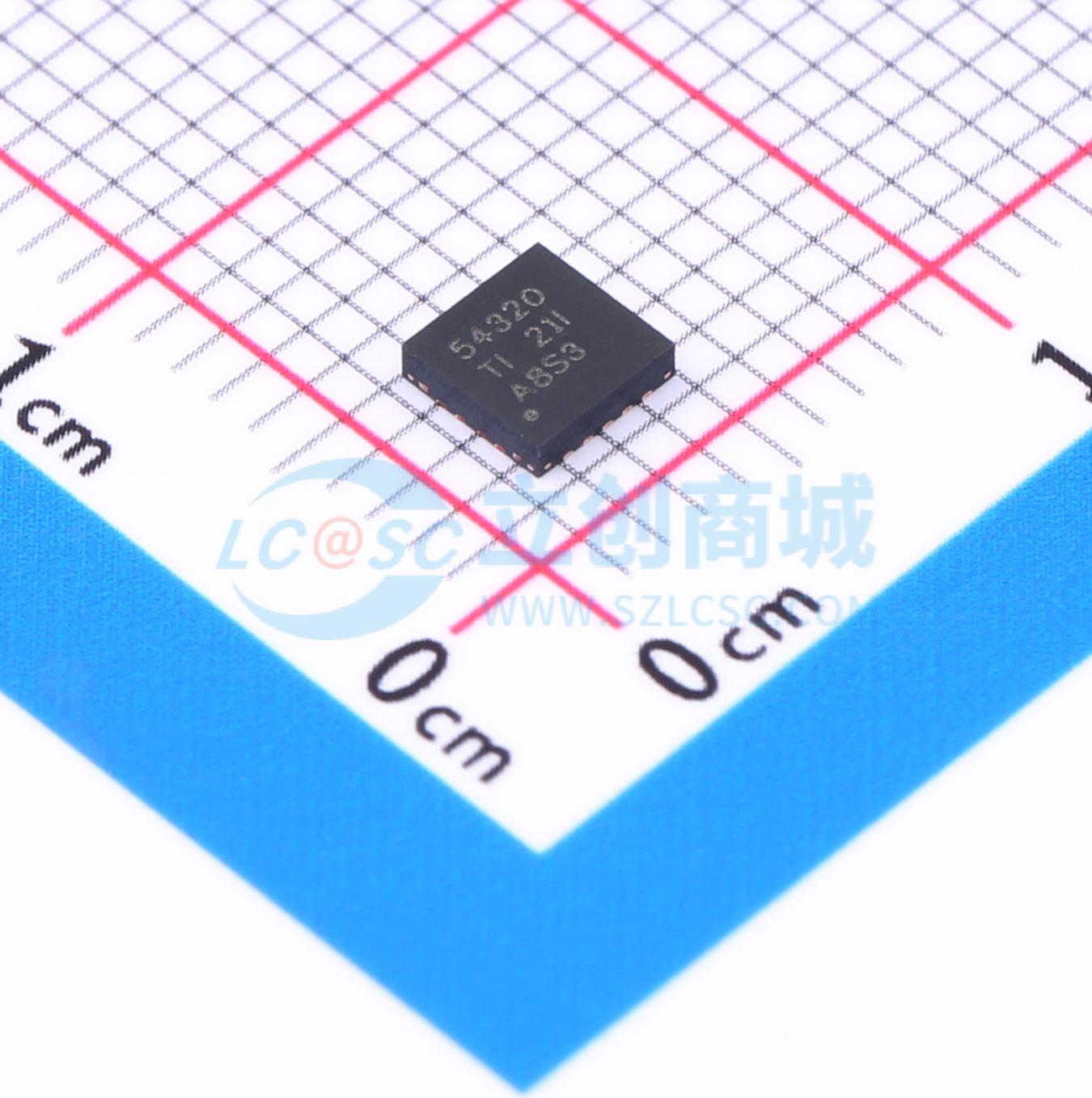

温馨提醒：图片仅供参考，商品以实物为准

TPS54320RHLT

4.5V至17V输入、3A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54320是一款全功能17V、3A同步降压转换器,具有高效率并集成了高侧和低侧MOSFET。适用于小型设计,通过电流模式控制减少组件数量,并通过选择高开关频率来缩小电感器封装尺寸,进一步节省空间。
品牌名称: TI(德州仪器)
商品型号: TPS54320RHLT
商品编号: C2070607
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPS54320是一款全功能17V、3A同步降压转换器，具有高效率并集成了高侧和低侧MOSFET，适合小型设计。此器件通过电流模式控制来减少组件数量，并通过选择高开关频率来缩小电感器封装尺寸，从而进一步节省空间。输出电压启动斜坡由SS/TR引脚控制，可实现独立电源运行，或者跟踪状态下的运行。此外，正确配置启用与开漏电源正常引脚也可实现电源排序。高侧FET上的逐周期电流限制可在过载情况下保护器件，并可通过防止电流失控的低侧源电流限制实现增强。当过流持续时间超出预设时间时，将触发断续模式保护。裸片温度超过热关断温度时，热关断功能会禁用此部件。TPS54320采用14引脚3.5mm×3.5mm VQFN热增强型封装。

商品特性

集成57mΩ/50mΩ MOSFET分离电源轨：PVIN上的电压为1.6V至17V
200kHz至1.2MHz开关频率
与外部时钟同步
0.8V基准电压，精度为±1%
低至2μA的关断静态电流
断续模式过流保护
单调启动至预偏置输出
-40°C至150°C工作结温范围
与TPS54620之间实现引脚对引脚兼容
可调慢速启动/电源排序
提供电源正常输出以进行欠压和过压监控
可调节输入欠压锁定(UVLO)
由SwitcherPro软件工具支持

应用领域

宽带、网络和通信基础设施
自动化测试和医疗设备
DSP和FPGA负载点应用（采用12V总线）

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	800mV~15V
	输出电流	3A
	开关频率	1.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	800uA
	开关管(内置/外置)	内置
	输出类型	可调
