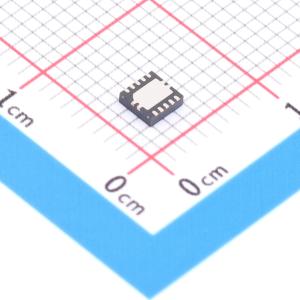

温馨提醒：图片仅供参考，商品以实物为准

LM5165YDRCT

3V至65V输入、150mA同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5165 具备超低 IQ 的 3V-65V、150mA 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LM5165YDRCT
商品编号: C2070628
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM5165 器件是一款易于使用的紧凑型 3V 至 65V、超低 IQ 同步降压转换器，可在宽输入电压和负载电流范围内提供高效率。该器件具有集成式高侧和低侧功率 MOSFET，能够以 3.3V 或 5V 的固定输出电压或可调输出电压提供高达 150mA 的输出电流。该转换器设计旨在简化实现方案，同时优化目标应用的性能。脉频调制 (PFM) 模式可确保在轻负载条件下获得最优效率，恒定导通时间 (COT) 控制可实现近似恒定的工作频率。这两种控制方案都不需要环路补偿，同时还能够针对较高的降压转换比实现出色的线路和负载瞬态响应以及短暂的脉宽调制 (PWM) 导通时间。高侧 P 沟道 MOSFET 能够以 100% 占空比工作以确保最低压差电压，而且不需要使用自举电容器进行栅极驱动。另外，还可以调节电流限制设定值来优化电感器选择，从而满足特定的输出电流要求。可选和可调节启动时序选项包括最短延迟（无软启动）、内部固定值(900µs) 以及可使用电容器进行外部编程的软启动。可以使用开漏 PGOOD 指示器进行定序、故障报告和输出电压监视。LM5165 降压转换器采用 10 引脚 3mm ×3mm 热增强型 VSON - 10 封装（引脚间距为 0.5mm ）。LM5165 和 LM5165X 还可以采用 VSSOP - 10 封装。

商品特性

3V 至 65V 的宽输入电压范围
10.5μA 空载静态电流
-40°C 至 150°C 的结温范围
固定（3.3V 和 5V）或可调节输出电压
符合 EN55022/CISPR 22 EMI 标准
集成式 2Ω PMOS 降压开关，支持 100% 占空比，可实现低压降
集成式 1Ω NMOS 同步整流器，无需使用外部整流二极管
可编程电流限制设置点（四级）
可选 PFM 或 COT 模式工作
1.223V±1% 内部电压基准
900μs 内部或可编程软启动
可实现低 EMI 的有效压摆率控制
二极管仿真模式和脉冲跳跃模式，可在轻负载下实现超高效率
单调启动至预偏置输出
无环路补偿或自举元件
具有迟滞功能的精密使能和输入 UVLO
与 LM5166 引脚对引脚兼容
具有迟滞功能的热关断保护
10 引脚 3mm × 3mm VSON 封装
使用 TPSM265R1 模块缩短产品上市时间
使用 WEBENCH Power Designer 创建定制稳压器设计

应用领域

4–20mA 环路供电式传感器
汽车和电池供电设备
高电压 LDO 替代产品
工业控制系统
通用偏置电源

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~65V
	输出电压	3.3V
	输出电流	150mA
	开关频率	-
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10.5uA
	开关管(内置/外置)	内置
	输出类型	固定
