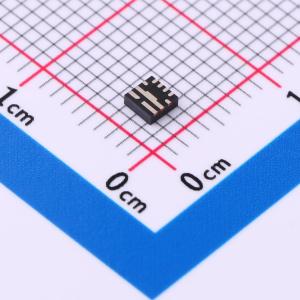

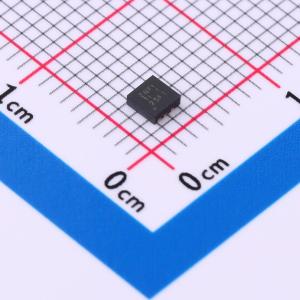

TPS61236PRWLT

TPS6123x是一款高电流、高效率的同步升压转换器，具备恒定输出电流特性，适用于单节锂离子和锂聚合物电池供电的产品，广泛应用于移动电源、平板电脑及其他便携式设备。该IC集成了14 mΩ/14 mΩ功率开关，在3.3 V至5 V转换时，能够提供高达3.5 A的输出电流，效率高达97%。该器件支持可编程恒定输出电流，以控制功率传输，从而有效节省功率路径组件并降低系统总热耗散。 该器件在轻载条件下仅消耗10 μA的静态电流，并能向系统报告负载状态，非常适合常开应用。使用TPS6123x可实现简单灵活的系统设计，无需外部功率路径组件，节省PCB空间并降低物料清单成本。 在关断模式下，输出与输入完全断开，电流消耗降至小于1 μA。此外，该器件还内置了软启动控制、反向电流阻断、过压保护和热关断保护等功能，以确保系统安全。 该器件采用2.5 mm x 2.5 mm VQFN封装。

• 高达97%效率的同步升压
• 3.3 V至5 V转换时输出电流高达3.5 A
• 10 A、14 mΩ/14 mΩ内部功率开关
• 可编程恒定输出电流
• 输出电流监测
• 轻载条件下静态电流为10 μA
• 升压状态指示
• 关断时真正断开
• 固定5.1 V输出电压（TPS61235P）或2.9 V至5.5 V可调输出电压（TPS61236P）
• 1 MHz开关频率
• 软启动、限流、过压和过热保护
• 2.5 mm x 2.5 mm VQFN封装

• 移动电源、备用电池组
• USB充电端口
• USB Type-C电池供电的USB集线器
• 平板电脑
• 电池供电产品
