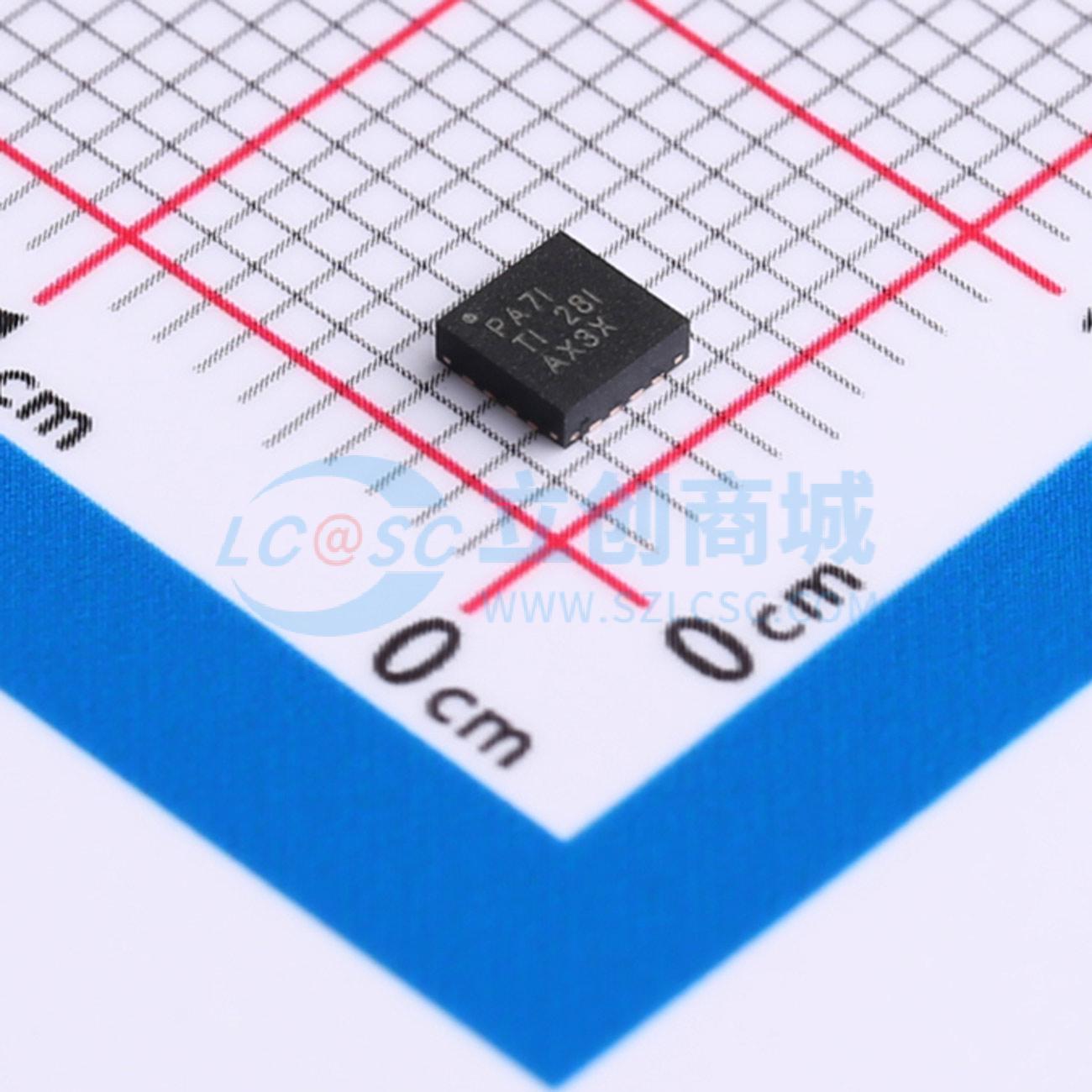

温馨提醒：图片仅供参考，商品以实物为准

TPS62140ARGTT

3V至17V、2A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62140A 采用 3x3 QFN 封装、具有 DCS-Control 的 3-17V 2A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62140ARGTT
商品编号: C2070654

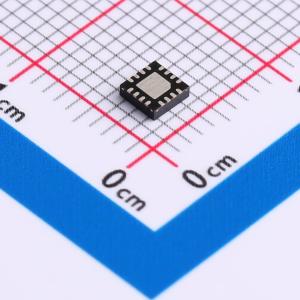

商品封装: TQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS6214x 是一款易于使用的同步降压直流/直流转换器，针对高功率密度应用进行了优化。该器件的开关频率典型值高达 2.5MHz，允许使用小型电感，利用 DCS-Control 拓扑技术提供快速瞬态响应。该系列器件具有 3V 至 17V 宽运行输入电压范围，适用于由锂离子或其他电池以及 12V 中间电源轨供电的系统。其输出电压为 0.9V 至 6V，支持高达 2A 的持续输出电流（使用 100% 占空比模式）。此输出电压启动斜坡由软启动引脚控制，可使器件作为独立电源运行或运行在跟踪配置下。通过配置使能 (EN) 和开漏电源正常 (PG) 引脚也有可能实现电源排序。在省电模式下，该器件可根据输入电压 (VIN) 生成约 17μA 的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。该器件在关断模式下处于关断状态，期间的流耗低于 2μA。此器件分为可调和固定输出电压型号，采用 3mm × 3mm (RGT) 16 引脚超薄四方扁平无引线 (VQFN) 封装。

商品特性

DCS-Control™ 拓扑输入电压范围：3 V 至 17 V
高达 2A 的输出电流
可调输出电压范围为 0.9 V 至 6 V
引脚可选输出电压（标称值， +5% ）
可编程软启动和跟踪
无缝节能模式转换
17μA 静态电流（典型值）
可选工作频率
电源正常状态输出
100% 占空比模式
短路保护
过热保护
与 TPS62130 和 TPS62150 引脚对引脚兼容
采用 3mm × 3mm VQFN - 16 封装
使用 TPS82140 缩短设计时间

应用领域

标准 12V 电源轨
由单节或多节锂离子电池组成的 POL 电源
固态硬盘
嵌入式系统
LDO 替代产品
移动 PC、平板、调制解调器、摄像头
服务器、微型服务器
数据终端、销售终端 (ePOS)

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	900mV~6V
	输出电流	2A
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	可调
