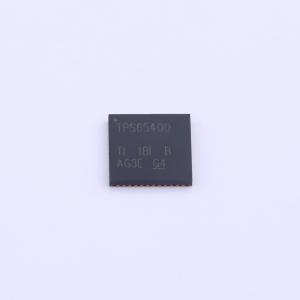

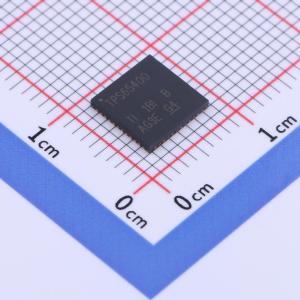

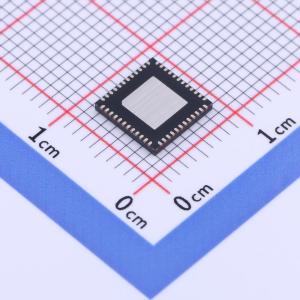

TPS65400RGZR

TPS65400 是一款集成型电源管理单元 (PMU)，针对对小尺寸和高电源转换效率有要求的应用进行了优化，使得小型空间受限类设备能够在高温环境下工作而无需制冷。此器件可借助优化的稳压器组合从中间配电总线进行单级转换，从而在系统级别实现高能效。 TPS65400 实现了兼容 PMBus-I²C 的数字接口。此接口可在运行时更改稳定电压、电源时序、相位交错、工作频率以及读回工作状态等，从而帮助内核芯片优化系统性能。 TPS65400 包含 4 个具有集成式场效应晶体管 (FET) 的高电流降压开关稳压器（SW1、SW2、SW3 和 SW4）。这些开关电源专门用于为大电流数字电路（例如处理器、现场可编程门阵列 (FPGA)、专用集成电路 (ASIC)、存储器和数字输入/输出 (I/O)）供电。SW1 和 SW2 支持 4A 电流，而 SW3 和 SW4 支持 2A 电流。每个稳压器的开关频率可单独调节至高达 2.2 MHz。 每个开关均具有可编程的限流功能，因此可为无需最大电流能力的特定应用配置优化电感器额定值。 TPS65400 可由 4.5V 和 18V 之间的单输入电压轨供电，因此非常适合由 5V 或 12V 中间电源配电母线供电运行的应用。 可使用单独的使能端子或者通过 I²C 总线将时序编程到板载 EEPROM 中来满足时序要求。输出电压可通过外部电阻网络进行设置，VREF 的可编程范围介于 0.6 V 到 1.87 V 之间（阶跃为 10 mV ）。所有控制和状态信息均可通过兼容 PMBus 的 I²C 总线进行访问。 TPS65400 具有高度的灵活性，可通过 I²C 总线提供全方位的监视和控制，同时还能够为不使用 I²C 的系统提供电压以及基于外部元件实现的可编程性。

• 每个开关稳压器的效率高达 95%
• 输入电压范围：4.5V 至 18V
• VOUT 范围：0.6V - 90%VIN
• SW1、SW2 IOUT：4A（最大值）
• SW3、SW4 IOUT：2A（最大值）
• 通过外部反馈电阻器可调节 VOUT
• 通过每个开关的精密使能引脚实现时序控制
• 通过电阻器在 275 kHz 至 2.2 MHz 范围内调节 PWM 开关频率
• 时钟同步输入和时钟输出
• 通过外部电容器实现软启动延迟
• 必要时可通过在 SW1 和 SW2 之间以及 SW3 和 SW4 之间进行电流共享来满足高电流需求
• 通过调整 VREF 可实现运行时电压定位
• 启用和禁用每个开关
• 故障和状态监控
• 用户可配置的 PMBus/I2C 选项，保存在 EEPROM 中
• 电源导通和关断时序控制可基于固定延时时间或依赖 PGOOD 实现时序控制
• 可通过 VREF 配置实现初始电压定位
• 可针对每个开关调节 PWM 频率
• 可针对每个开关单独进行 PWM 相位对齐以最大限度地减小纹波和电容器尺寸
• 可调节每个稳压器的电流限值以优化电感器的尺寸和成本
• 软启动时间

• 小型蜂窝基站 (BTS)（例如：微微蜂窝和微蜂窝）
• 宏 BTS（使用多个 PMU）
• 以太网供电 (PoE) 通信基础设备
• 汽车信息娱乐系统和远程信息处理
• 为 DSP 和 MCU 供电
• 工业和工厂自动化
• 要求小尺寸、高效率、高工作环境温度和灵活电源管理的系统
