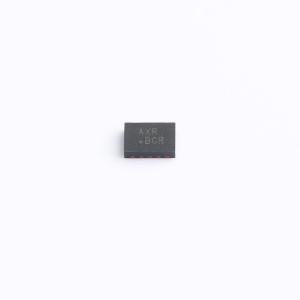

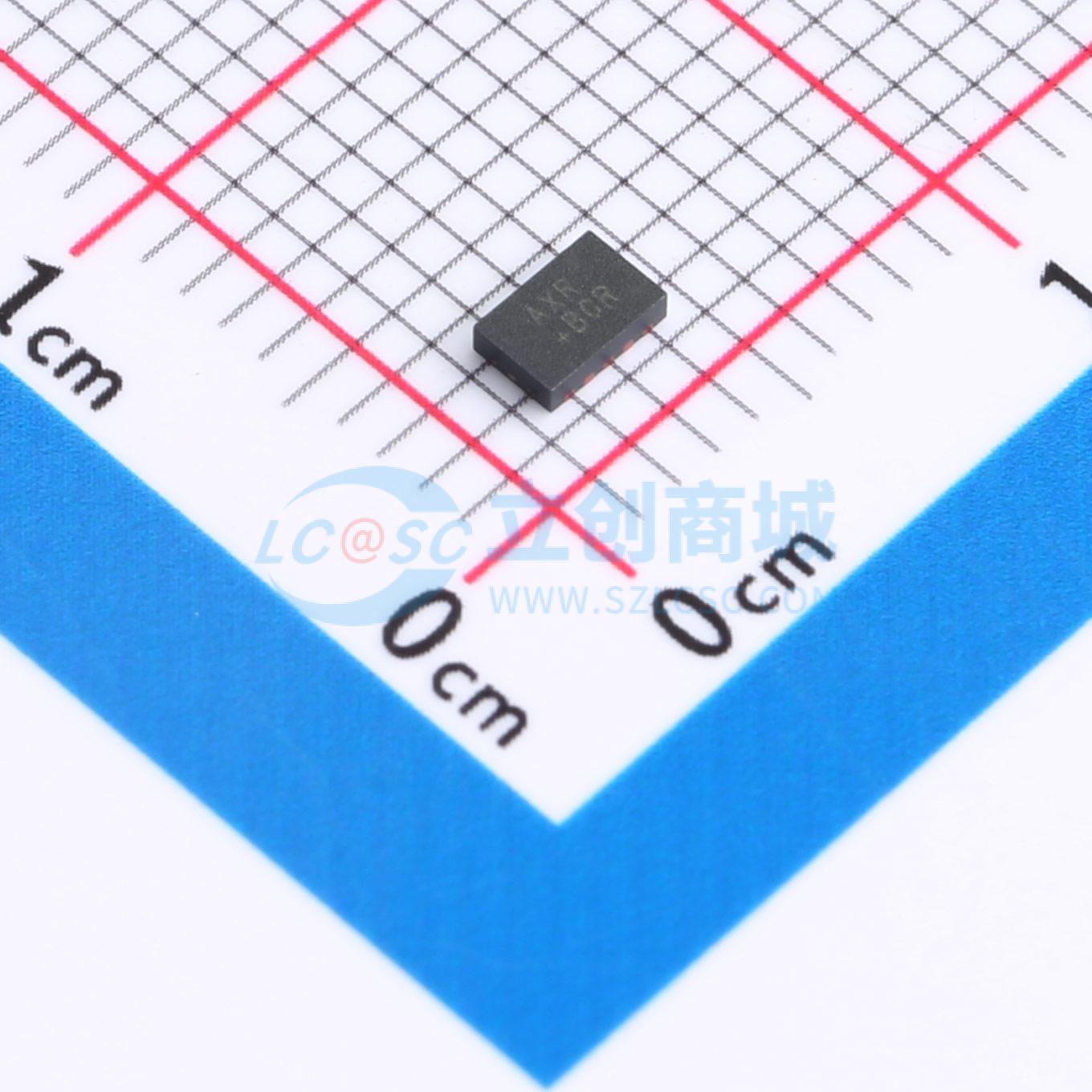

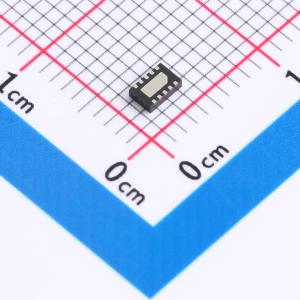

MAX17501GATB+T

60V、500mA超小型高效同步降压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 60V、500mA、超小尺寸、高效率、同步降压DC-DC转换器、内置FET、60V同步整流buck转换器，支持高效设计
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17501GATB+T
商品编号: C2070680
商品封装: TDFN-10-EP(2x3)
包装方式: 编带
商品毛重: 0.096667克(g)

商品参数

商品概述

MAX17501是一款高效、高压、集成MOSFET的同步降压型DC-DC转换器，输入电压范围为4.5V至60V。该器件提供固定的3.3V、5V输出电压，或0.9V至92%VIN的可调输出电压，同时可提供高达500mA的电流。在-40℃至+125℃的温度范围内，输出电压精度在±1.7%以内。MAX17501采用紧凑的TDFN封装，提供仿真模型。该器件采用带有脉宽调制（PWM）的峰值电流模式控制。用户可以选择采用脉冲频率调制（PFM）或强制PWM方案的器件。PFM器件在轻载时跳过脉冲以提高效率，而强制PWM器件在任何负载下均以固定开关频率工作，适用于对噪声敏感的应用。低电阻的片上MOSFET确保了满载时的高效率，并简化了布局。可编程软启动功能允许用户降低输入浪涌电流。该器件还集成了一个输出使能/欠压锁定引脚（EN/UVLO），允许用户在所需的输入电压水平下开启器件。漏极开路RESET引脚在输出电压成功稳压后向系统提供延迟的电源正常信号。

商品特性

省去外部元件，降低总成本
无肖特基同步操作，实现高效率并降低成本
针对3.3V和5V固定输出的内部补偿和反馈分压器
全陶瓷电容，超紧凑布局
减少需库存的DC-DC稳压器数量
宽输入电压范围4.5V至60V，0.9V至92%VIN可调输出电压，可提供高达500mA电流，有600kHz和300kHz开关频率可选
采用10引脚、3mm×2mm TDFN封装
降低功耗
峰值效率>90%
具备PFM功能，轻载时效率高
关断电流 = 0.9μA（典型值）
在恶劣工业环境中可靠运行
具备打嗝模式电流限制、灌电流限制和自动重试启动功能，内置输出电压监控（漏极开路RESET引脚），电阻可编程EN/UVLO阈值，可调软启动和预偏置上电，工业级-40℃至+125℃环境工作温度范围/-40℃至+150℃结温范围

应用领域

工业过程控制
暖通空调和楼宇控制
基站、VOIP、电信
家庭影院
电池供电设备
通用负载点应用

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	900mV~55.2V
	输出电流	500mA
	开关频率	560kHz~640kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
