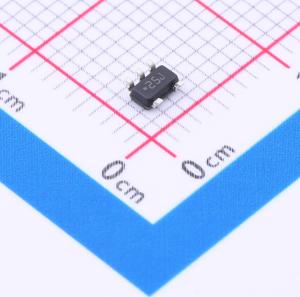

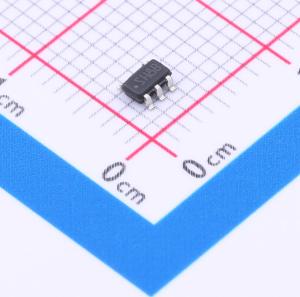

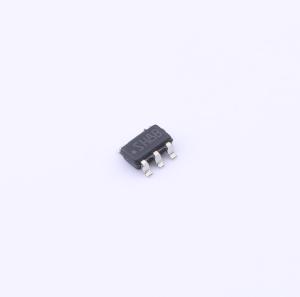

温馨提醒：图片仅供参考，商品以实物为准

LMR62421XMFE/NOPB

采用 SOT-23 封装的 SIMPLE SWITCHER® 24 V 输出电压、2.1 A 升压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR62421 采用 SOT-23 封装的 SIMPLE SWITCHER、2.7V 至 5.5V、24V 输出电压、2.1A 升压转换器
品牌名称: TI(德州仪器)
商品型号: LMR62421XMFE/NOPB
商品编号: C2070685
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

LMR62421是一款简单易用且空间利用率很高的2.1 A低端开关稳压器，非常适合于升压和SEPIC DC-DC调节。该器件拥有在尽可能小的PCB面积内提供局部DC/DC转换以及快速瞬态响应和准确调节所需的全部主动功能。开关频率在内部设定为1.6 MHz，因而允许使用极小的表面贴装型电感器和片式电容器，同时实现了接近90%的效率。电流模式控制和内部补偿提供了易用性、极少的组件数量以及众多操作条件下的高性能稳压。外部关断电路具有80 nA的超低待机电流，非常适合便携式应用。纤巧的SOT23-5和LLP-6封装可节省空间。这款器件的其他特点还包括用于减小浪涌电流的内部软启动电路、逐脉冲电流限制和热关断功能。

商品特性

输入电压范围：2.7 V至5.5 V
输出电压高达24 V
开关电流高达2.1 A
1.6 MHz开关频率
低停机静态电流 (Iq)：80 nA
逐周期电流限制
内部补偿
内部软启动
得到WEBENCH® Power Designer工具的全面支持

应用领域

从3.3 V、5 V电源轨的升压 / SEPIC转换
空间受限型应用
嵌入式系统
LCD显示器
LED应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	2.7V~24V
	输出电流	2.1A
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式；SEPIC
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
