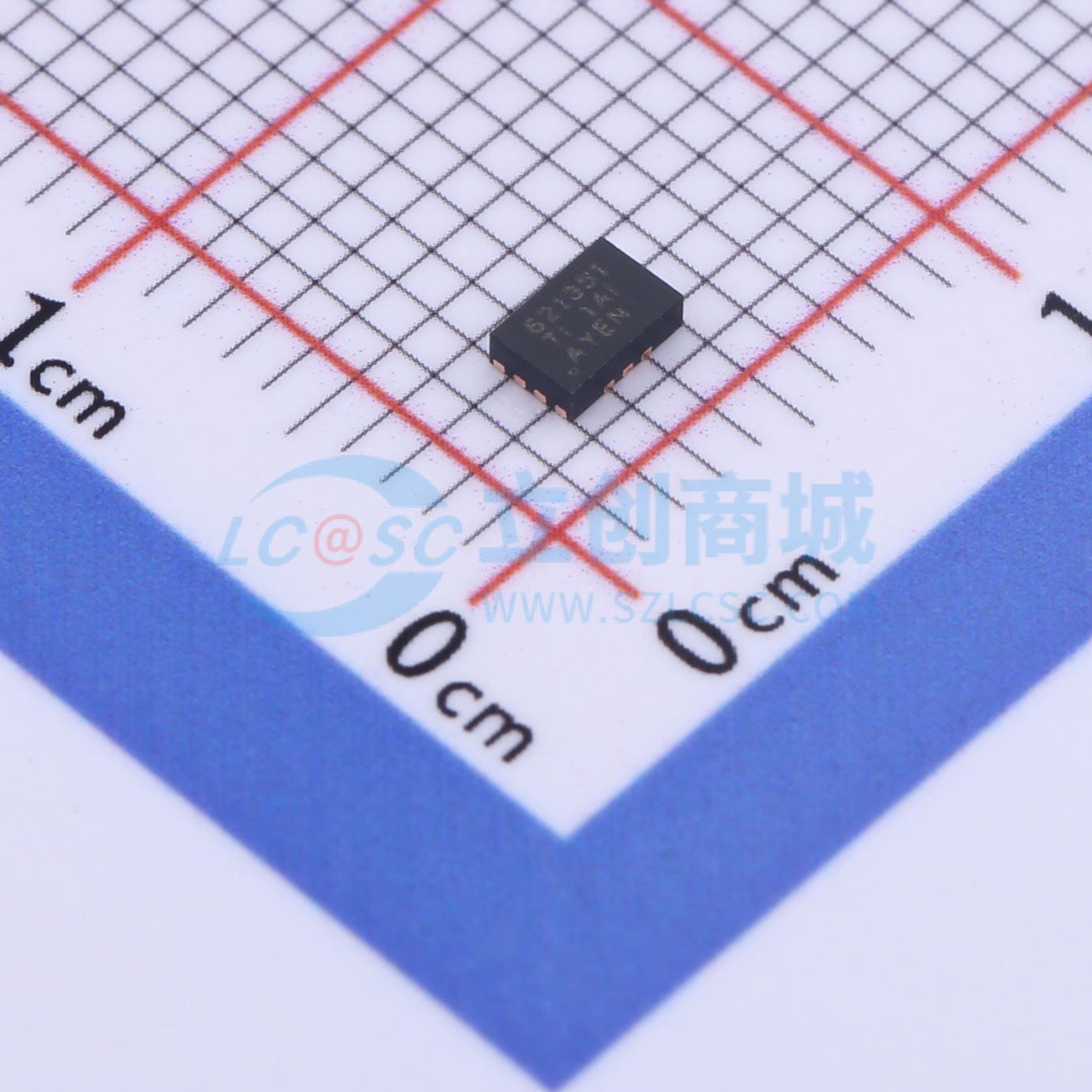

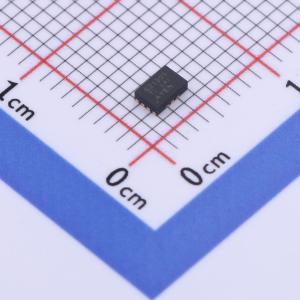

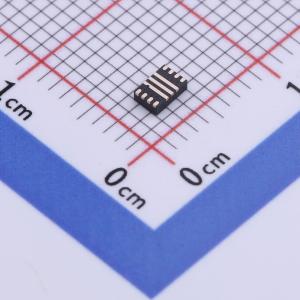

温馨提醒：图片仅供参考，商品以实物为准

TPS621351RGXR

高精度 3V 至 17V、4A 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62135 采用 2x3QFN 封装并具有 1% 精度和 PFM/强制 PWM 特性的 3-17V 4.0A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS621351RGXR
商品编号: C2070706
商品封装: VQFN-11(2x3)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TPS62135 和 TPS621351 是基于 DCS-Control™ 拓扑的高效且易于使用的同步降压直流/直流转换器。具有 3V 至 17V 的宽输入电压范围，非常适合由多节锂离子电池以及 12V 中间电源轨供电的应用。该器件提供 4A 连续输出电流。TPS62135 可以在轻载时自动进入节能模式，从而可在整个负载范围内保持高效率。因此，该器件非常适合需要联网待机性能的应用，如超低功耗计算机。如果将 MODE 引脚设置为低电平，那么器件的开关频率会基于输入输出电压自动调整。该技术称为自动效率提高 (AEE™)，可以在整个运行范围内保持高转换效率。器件可以在 PWM 模式下提供 1% 的输出电压精度，因此可实现具有高输出电压精度的电源设计。器件的典型静态电流为 18μA 。在关断模式下，器件电流典型值为 1μA ，输出主动放电（仅适用于 TPS62135，TPS621351 的输出电压放电功能被禁用）。TPS62135 作为一个可调版本提供，采用 3mm x 2mm VQFN 封装。

商品特性

输出电压精度 ±1% （PWM 模式）
输入电压范围：3V 至 17V
静态电流 18μA （典型值）
输出电压范围为 0.8V 至 12V
可调软启动
强制 PWM 或 PWM/PFM 操作
强制 PWM 操作下具有 2.5MHz 的典型开关频率
精密使能输入可实现
- 用户定义的欠压锁定
- 准确排序
100% 占空比模式
自动效率增强 AEE™
DCS-Control™ 拓扑
可用于有源输出放电
可选 HICCUP 过流保护
电源正常状态输出
采用 3mm x 2mm VQFN 封装

应用领域

标准 12V 电源轨
符合联网待机要求的 POL
由单芯或多芯锂离子电池组成的 POL 电源
游戏机、SSD 硬盘
移动和嵌入式计算机

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	800mV~12V
	输出电流	4A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
