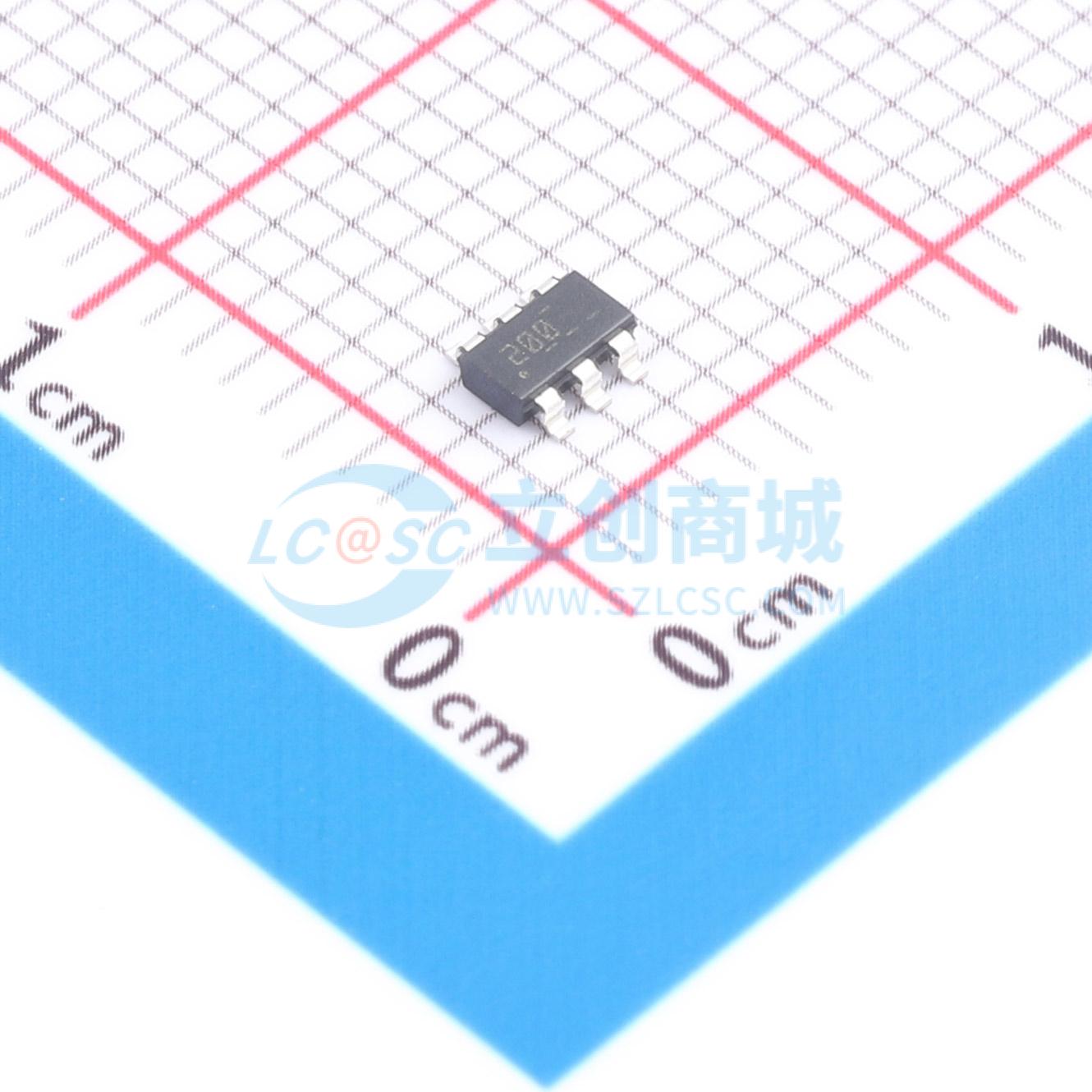

温馨提醒：图片仅供参考，商品以实物为准

TPS562200DDCT

4.5V至17V输入、2A同步降压稳压器

描述: TPS562200是一款采用6引脚SOT-23封装的2A同步降压转换器,输入电压范围为4.5V至17V,输出电流为2A,开关频率为650kHz,具有集成122mΩ和72mΩ FET,支持D-CAP2TM模式控制,适用于数字电视电源、高清Blu-ray DiscTM播放器、网络家庭终端设备和数字机顶盒(STB)等应用。
品牌名称: TI(德州仪器)
商品型号: TPS562200DDCT
商品编号: C2070724
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS562200 和TPS563200 是采用6 引脚SOT-23 封装的简单易用型2A 和3A 同步降压转换器。此器件被优化为使用尽可能少的外部组件即可运行，并且可以实现低待机电流。这些开关模式电源(SMPS) 器件采用D-CAP2 模式控制，从而提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如高分子聚合物等低等效串联电阻(ESR) 输出电容器以及超低ESR 陶瓷电容器。TPS562200 和TPS563200 可在高级Eco-mode 下运行，从而能在轻载运行期间保持高效率。该系列器件采用6 引脚1.6mm×2.9mm SOT (DDC) 封装，工作环境温度范围为 -40°C 到85°C。

商品特性

TPS562200 - 具有集成122mΩ和72mΩFET 的2A 转换器
TPS563200 - 具有集成68mΩ和39mΩFET 的3A 转换器
D-CAP2模式控制，用于快速瞬态响应
输入电压范围：4.5V 至17V
输出电压范围：0.76V 至7V
650kHz 开关频率
高级Eco-mode脉冲跳跃
低关断电流（低于10μA）
1% 反馈电压精度 (25°C)
从预偏置输出电压启动
逐周期电流限制
间断模式欠压保护
非锁存过压保护(OVP)，欠压闭锁(UVLO) 和热关断(TSD) 保护
固定软启动时间：1ms
使用TPS56x200 并借助WEBENCH 电源设计器创建定制设计方案

应用领域

数字电视电源
高清Blu-ray Disc播放器
网络家庭终端设备
数字机顶盒(STB)

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	765mV~7V
	输出电流	2A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
