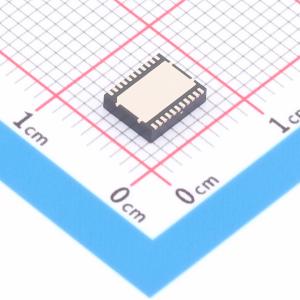

温馨提醒：图片仅供参考，商品以实物为准

TPS53319DQPT

具有Eco-Mode控制模式的高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53319 具有 Eco-Mode 的 1.5V 至 22V、14A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS53319DQPT
商品编号: C2070734
商品封装: LSON-22-EP(5x6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS53318 和 TPS53319 器件是集成 MOSFET、具有 D-CAP 模式的 8A 或 14A 同步开关。它们被设计用于易于使用、低外部组件数量、和空间受限的电源系统。这些器件特有精准的 1%，0.6V 基准，和集成的升压开关。具有竞争力的特性示例包括：1.5V 至 22V 宽转换输入电压范围、超低的外部组件数、针对超快瞬变的 D-CAP™ 模式控制、自动跳跃模式运行、内部软启动控制、可选频率并且无需补偿。转换输入电压范围为 1.5V 至 22V，电源电压范围为 4.5V 至 25V，输出电压范围为 0.6V 至 5.5V。这些器件采用 5mm x 6mm 22 引脚 QFN 封装，额定运行温度范围为 – 40°C 至 85°C。

商品特性

转换输入电压范围：1.5V 至 22V
VDD 输入电压范围：4.5V 至 25V
在电压为 12V 至 1.5V 且电流为 14A 时效率达 91%
输出电压范围：0.6V 至 5.5V
5V LDO 输出支持单轨输入
集成功率 MOSFET，持续输出电流达 8A(TPS53318) 或 14A (TPS53319)
自动跳跃 Eco-mode 可提高轻负载效率
关断电流 <110μA
D-CAP 模式可提供快速瞬态响应
可借助外部电阻器在 250kHz 至 1MHz 之间选择开关频率
可选自动跳跃或仅 PWM 工作模式
内置 1% 0.6V 基准电压
0.7ms、1.4ms、2.8ms 和 5.6ms 可选内部电压伺服器软启动
集成升压开关预充电启动功能
具有热补偿的可调过流限制
过压、欠压、UVLO 和过热保护
支持所有陶瓷输出电容器
漏极开路电源正常状态指示
整合 NexFET 电源块技术
采用 PowerPAD 的 22 引脚 QFN (DQP) 封装

应用领域

服务器和存储
工作站和台式机
电信基础设施

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.5V~22V
	输出电压	600mV~5.5V
	输出电流	14A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	420uA
	开关管(内置/外置)	内置
	输出类型	可调
