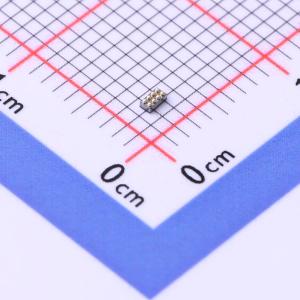

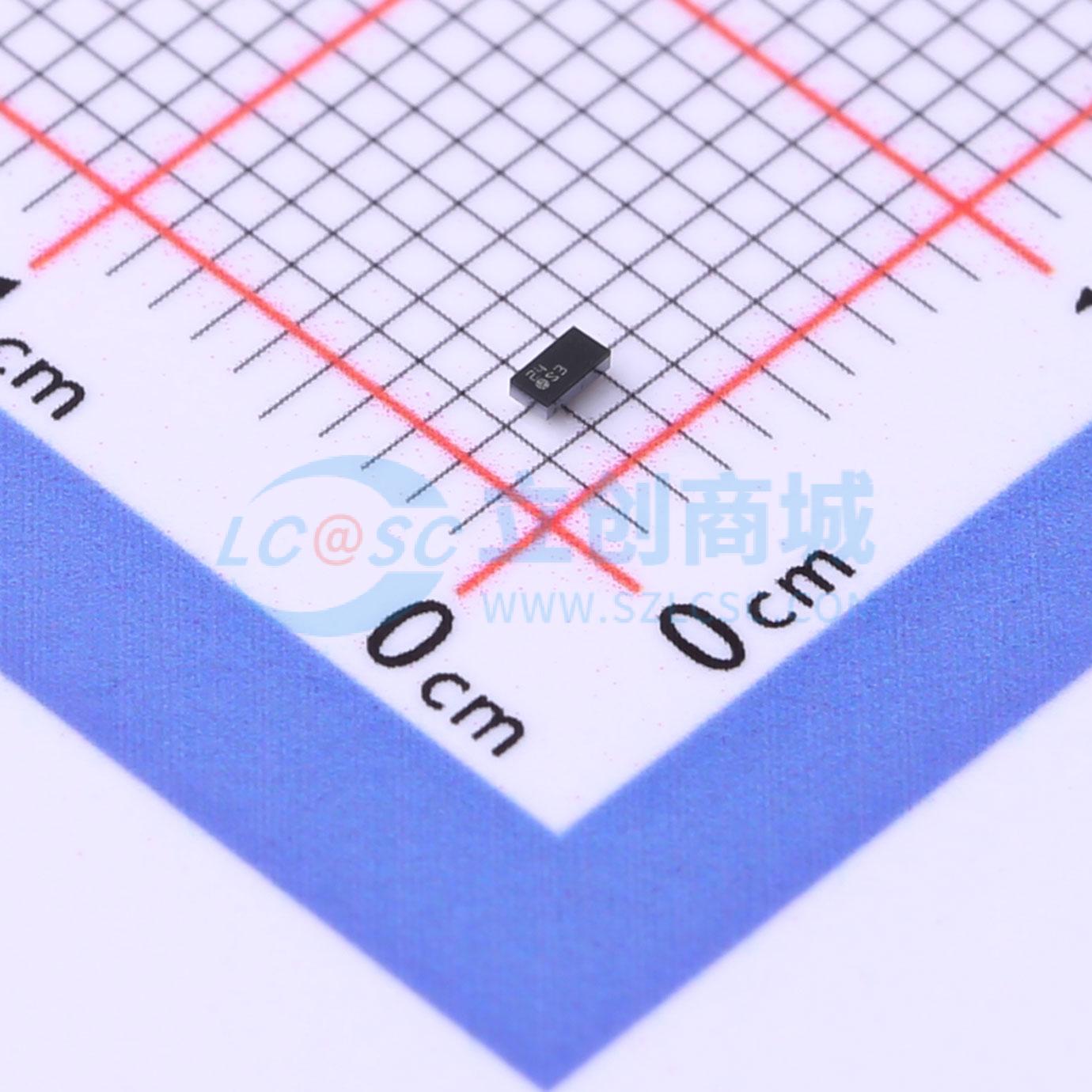

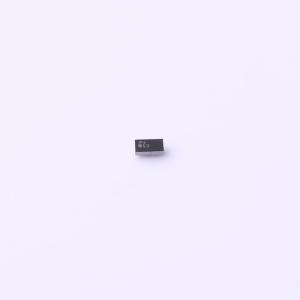

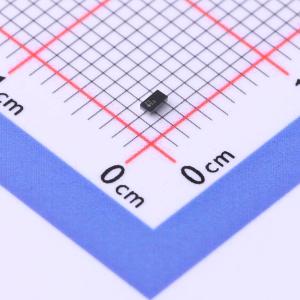

温馨提醒：图片仅供参考，商品以实物为准
LMR70503TM/NOPB
用于负输出电压的降压-升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMR70503 2.8V 至 5.5V、300mA 降压/升压负输出稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR70503TM/NOPB
- 商品编号
- C2070755
- 商品封装
- DSBGA-8
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.8V~5.5V | |
| 输出电压 | -5.5V~-900mV | |
| 输出电流 | 270mA | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 245uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LMR70503是一款具有可调负输出电压的升降压转换器，采用小巧的8凸点薄型DSBGA封装。其独特的控制方法旨在以尽可能小的PCB面积提供快速瞬态响应、低输出噪声、高效率和严格的稳压性能。LMR70503内置软启动、峰值电流限制、最小开关频率和欠压锁定（UVLO）功能，无需外部补偿。为方便使用，使能引脚参考的是IC地，而非IC的最低电位：负输出电压。
商品特性
- 小巧的8凸点薄型DSBGA封装：0.84 mm x 1.615 mm x 0.6 mm
- 2.8 V至5.5 V输入电压范围
- 可调输出电压：-0.9 V至 -5.5 V
- 320 mA开关电流限制
- 500 kHz最小开关频率
- 接地参考使能输入
- 欠压锁定（UVLO）
- 无需外部补偿
- 内部软启动
- 1 μA关断电源电流
- 小输出电压纹波
- 支持WEBENCH
应用领域
- 通用负电压电源
- 运算放大器和数据转换器的负轨/偏置电源
- LCD偏置
