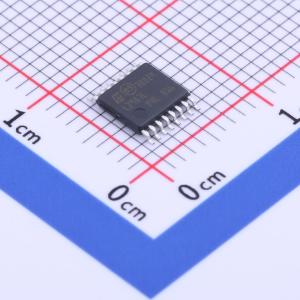

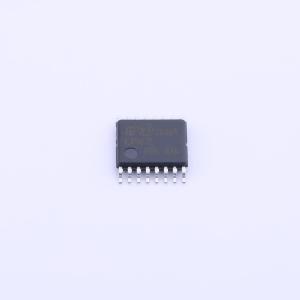

L7987LTR
61 V, 2 A 异步降压开关稳压器，带可调电流限制
- 描述
- L7987L 是一款能够提供高达 2 A DC 的降压单片开关稳压器。输出电压可在 0.8 V 至接近 Vin 的范围内调节。嵌入式切换功能通过 VBiAs 引脚在轻载时最大化效率。可调电流限制设计用于选择与标称输出电流相应的电感 RMS 电流,以及高开关频率能力使得应用紧凑。脉冲电流感应和数字频率回退实现了有效的恒流保护。峰值电流回退减少了在短路条件下功率组件的压力。PGOOD 开漏输出还可以在上电阶段实现输出电压排序。多个设备可以通过共享 SYNCH 引脚来同步,以防止低噪声应用中的拍频噪声。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L7987LTR
- 商品编号
- C2070758
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~61V | |
| 输出电压 | 800mV~61V | |
| 输出电流 | 2A | |
| 开关频率 | 250kHz~1.5MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
L7987L器件是一款降压型单片开关稳压器，能够提供高达2 A的直流电流。输出电压可调范围为0.8 V至接近输入电压。VBIAS引脚上的嵌入式切换功能可在轻载时实现最高效率。可调电流限制功能旨在根据标称输出电流选择电感器的均方根电流，高开关频率能力使应用设计更加紧凑。带有数字频率折返的逐脉冲检测功能可在不同应用条件下实现有效的恒流保护。峰值电流折返功能可降低严重短路情况下功率元件的应力。PGOOD开集电极输出还可在上电阶段实现输出电压排序。多个器件可通过共享进行同步。
商品特性
- 4.5 V - 61 V
- 在开关频率（250 kHz - 1.5 MHz）下，RDS(ON) = 300 mΩ
- 输入电压下11 μA静态电流
- 可调开关频率（输入电压变化范围20 - 24 V，输出电压3.3 V）
- 超高压差模式下低静态电流（典型值：10 mA，输入电压0.8 V）
- 可调输出电压
- 可调软启动时间
- 可调电流
- 先进的自举电容管理
- 增强型降频操作
- VBIAS可提高效率
- 数字频率折返
应用领域
- 专为24 V总线设计
