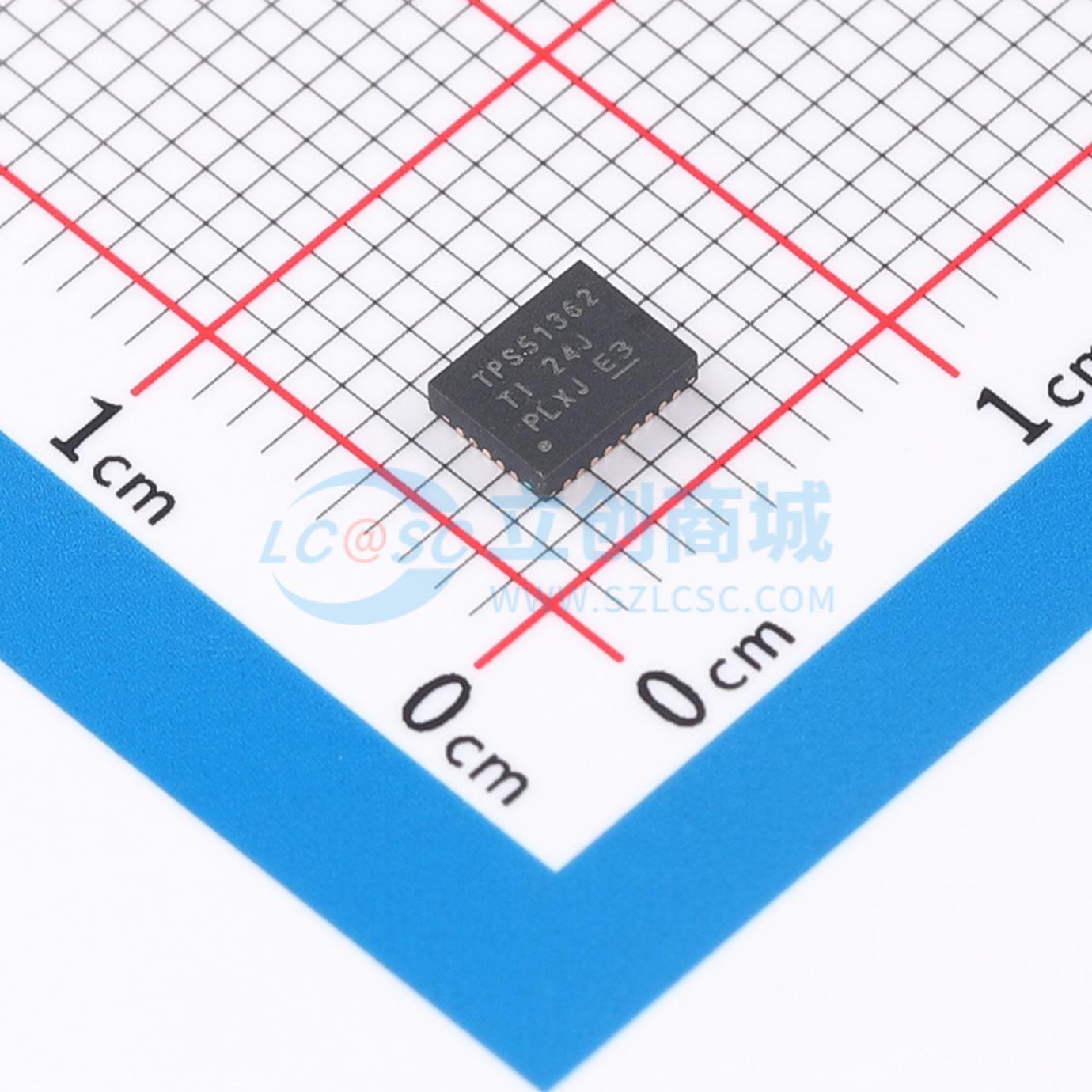

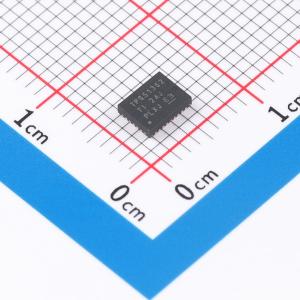

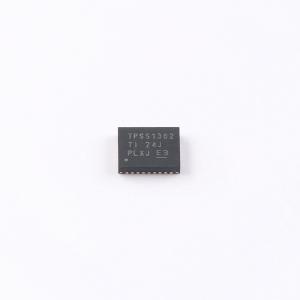

TPS51362RVET

22V输入10A集成FET转换器

SMT扩展库PCB免费打样

描述: TPS51362 具有超低静态电流的 3V 至 22V、10A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS51362RVET
商品编号: C2070739
商品封装: VQFN-CLIP-28-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS51362是一款高压输入、同步转换器，带有集成的FET，基于DCAP - 2™控制拓扑结构，实现快速瞬态响应并支持POSCAP和所有MLCC输出电容器。为诸如VCCIO和VDDQ等用于DDR笔记本内存的单输出电源轨或者广泛应用中的任何负载点(POL)提供最高密度的解决方案。其主要特性是ULQ™ - 100模式以实现低偏置电流（低功率模式下为100μA，由LP#启用），有助于延长系统待机模式中的电池使用寿命。特性集包括800kHz的开关频率、可由外部电容器设定的软启动时间、自动跳跃、预偏置启动、集成引导加载开关、电源良好、使能和一整套的故障保护机制，包括OCL，UVP，OVP 5V UVLO和热关断。采用3.5mm×4.5mm，焊球间距0.4mm，28引脚QFN (RVE)封装，额定运行温度范围为 - 10°C至85°C。

商品特性

输入电压范围：3V至22V
输出电压范围：0.6V至2V
10A集成FET转换器
最少的外部组件数量
ULQ™ - 100模式运行以实现系统待机期间的长电池使用寿命
软启动时间可由外部电容器设定
开关频率：800kHz
D - CAP2™架构以实现高分子有机半导体固体电容器(POSCAP)和所有多层陶瓷电容(MLCC)输出电容器的使用
用于精确过流限制(OCL)保护的集成且支持温度补偿的低侧导通电阻感测
电源良好输出
OCL，过压保护(OVP)，欠压保护(UVP)和欠压闭锁(UVLO)保护
热关断（非锁存）
输出放电功能
集成升压金属氧化物半导体场效应晶体管(MOSFET)开关
焊球间距0.4mm，高度1mm的28引脚，3.5mm×4.5mm，RVE，四方扁平无引线(QFN)封装

应用领域

笔记本电脑(VCCIO)内存轨道(DDR VDDQ)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~22V
	输出电压	600mV~2V
	输出电流	10A
	开关频率	800kHz
	工作温度	-10℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
