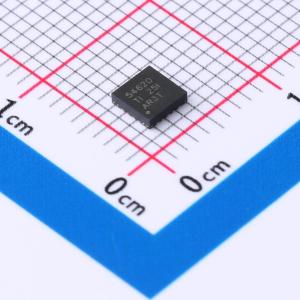

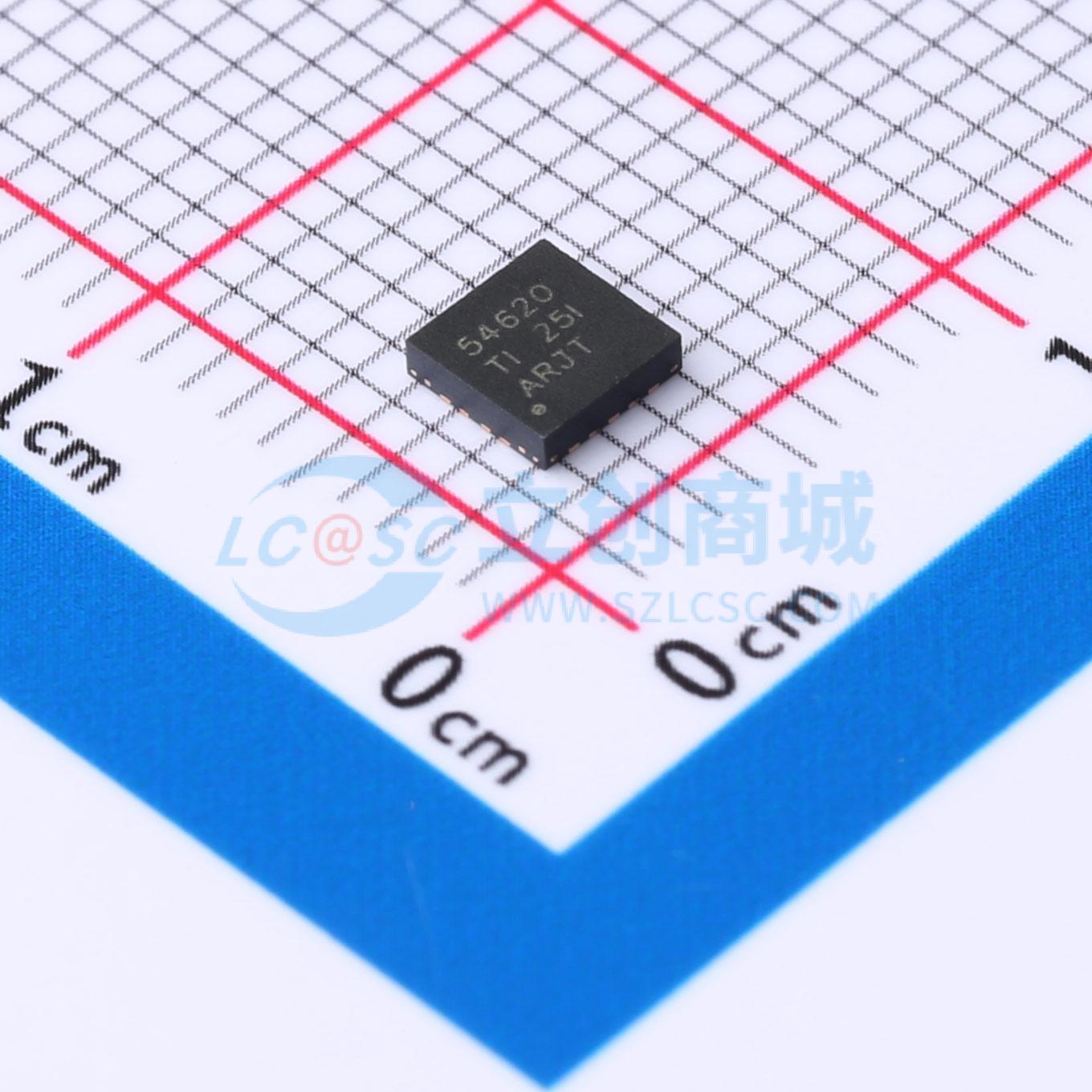

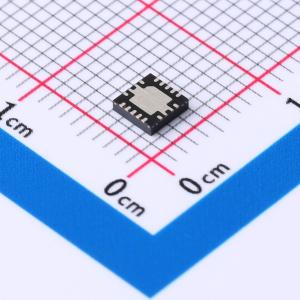

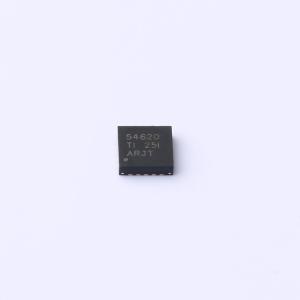

温馨提醒：图片仅供参考，商品以实物为准

TPS54620RGYT

4.5V 至 17V 输入、6A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54620 4.5V 至 17V、6A 同步 SWIFT™ 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54620RGYT
商品编号: C2070743
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

TPS54620 采用热增强型 3.50mm×3.50mm QFN 封装，是一款功能齐全的 17V 6A 同步降压转换器；该器件具有高效率且集成了高侧和低侧 MOSFET，经过优化实现小型设计。通过电流模式控制减少组件数量，同时通过选择高开关频率缩小电感封装尺寸，从而进一步节省空间。输出电压启动斜坡由 SS/TR 引脚控制，可实现独立电源运行，或者跟踪状态下的运行。此外，正确配置使能与开漏电源良好引脚也可实现电源时序。高侧 FET 的逐周期电流限制可在过载情况下保护器件，并通过低侧拉电流限制防止电流失控，增强限制效果。此外，还提供可关闭低侧 MOSFET 的低侧灌电流限制，防止反向电流过大。裸片温度超过热关断温度时，热关断会禁用此部件。

商品特性

集成了 26mΩ 和 19mΩ MOSFET 分离电源轨
PVIN 上的电压范围为 1.6V 至 17V
200kHz 至 1.6MHz 开关频率
与外部时钟同步
温度范围内实现 0.8V±1% 电压基准
低至 2μA 的关断静态电流
单调启动至预偏置输出
-40°C 至 150°C 工作结温范围
可调慢启动和电源排序
针对欠压及过压的电源良好输出监控
可调节输入欠压锁定

应用领域

高密度分布式电源系统
高性能点的负载调整
宽带、网络互联及光纤通信基础设施

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	800mV~15V
	输出电流	6A
	开关频率	1.6MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
