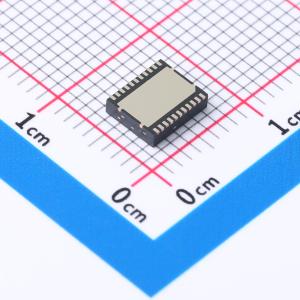

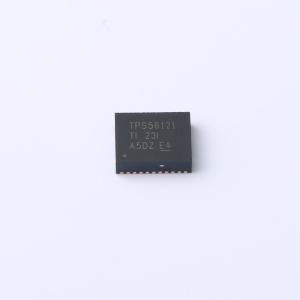

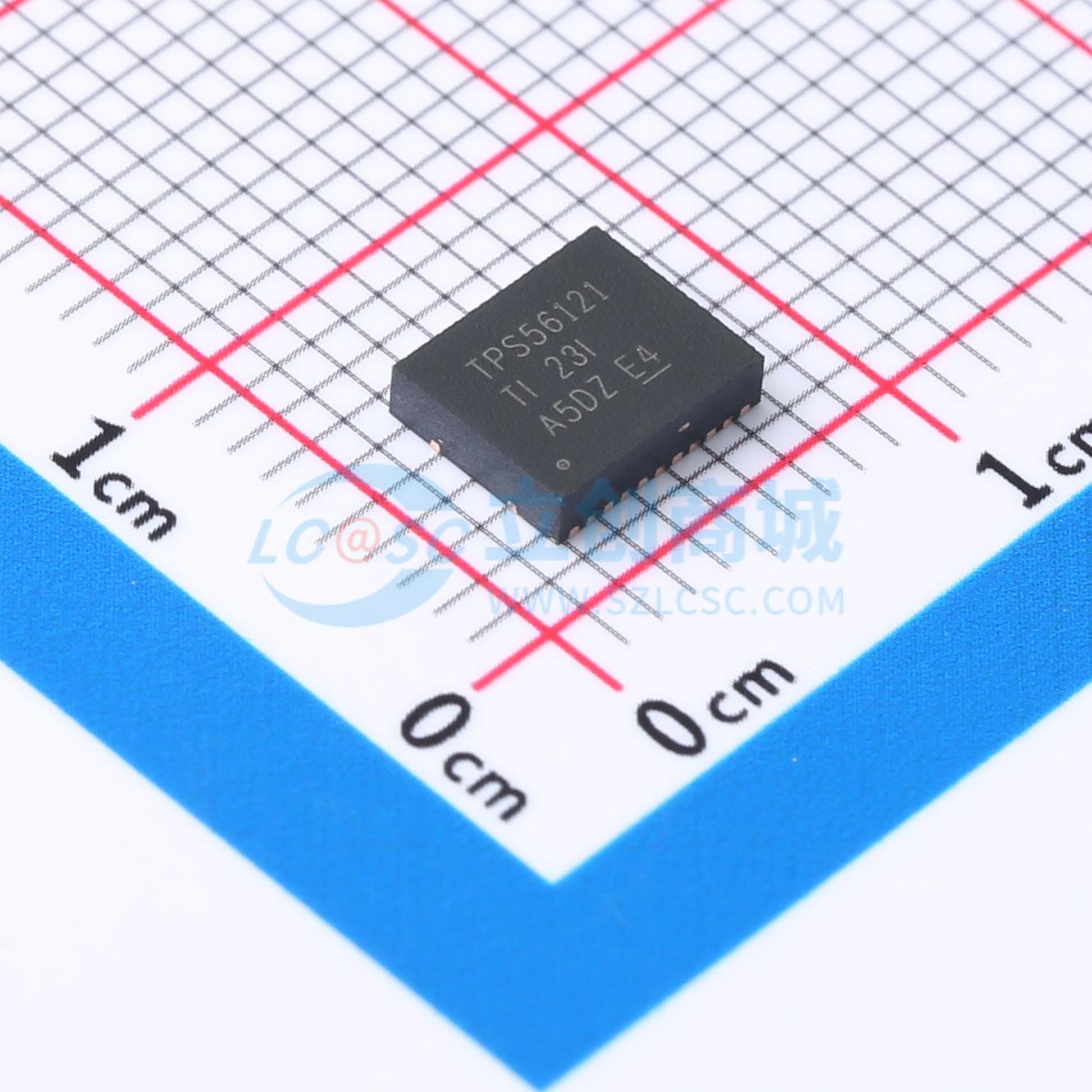

TPS56121DQPT

4.5V至14V输入大电流同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS56121是一款工作电源电压在4.5V与14V之间的高效率大电流同步降压转换器。该器件可在高达15A的负载下产生低至0.6V的输出电压。集成型高侧与低侧MOSFET Rds(on)传感NexFETTM功率MOSFET可带来小型化与易用性优势。
品牌名称: TI(德州仪器)
商品型号: TPS56121DQPT
商品编号: C2070714
商品封装: LSON-CLIP-22-EP(5x6)
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

TPS56121是一款工作电源电压在4.5 V与14 V之间的高效率大电流同步降压转换器。该器件可在高达15A的负载下产生低至0.6 V的输出电压。集成型功率MOSFET可带来小型化与易用性优势。该器件可通过电压前馈补偿实施电压模式控制，能够在输入电压变化时立即做出响应。 TPS56121采用热增强型22-引PQFN (DQP)封装。该器件支持高度的设计灵活性，可提供各种用户可编程功能，其中包括软启动、过流保护(OCP)级以及环路补偿。OCP级可通过由ILIM引脚连接至电路接地的单个外部电阻器进行编程。在初始上电排序过程中，该器件可进入校准环节，测量ILIM引脚电压，并设置内部OCP电压级。在工作中，可在通电时通过将可编程OCP电压级与整个低侧FET的电压压降进行比较来判断是否为过流状况。然后，其可在消除故障后进入关断／重启环节。

商品特性

4.5-V至14-V输入电压范围
整合功率块技术
输出电流高达15 A
300 kHz、500 kHz与1 MHz固定频率选项
高侧与低侧MOSFET RDS(on)传感
可编程软启动
误差精度为±1%的600 mV参考电压
前馈电压模式控制
支持预偏置输出
热关断
22引脚5毫米x 5毫米PQFN PowerPAD封装

应用领域

负载点(POL)电源模块
针对电信与网络应用的高密度DC-DC转换器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~14V
	输出电压	-
	输出电流	15A
	开关频率	300kHz；950kHz；500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
