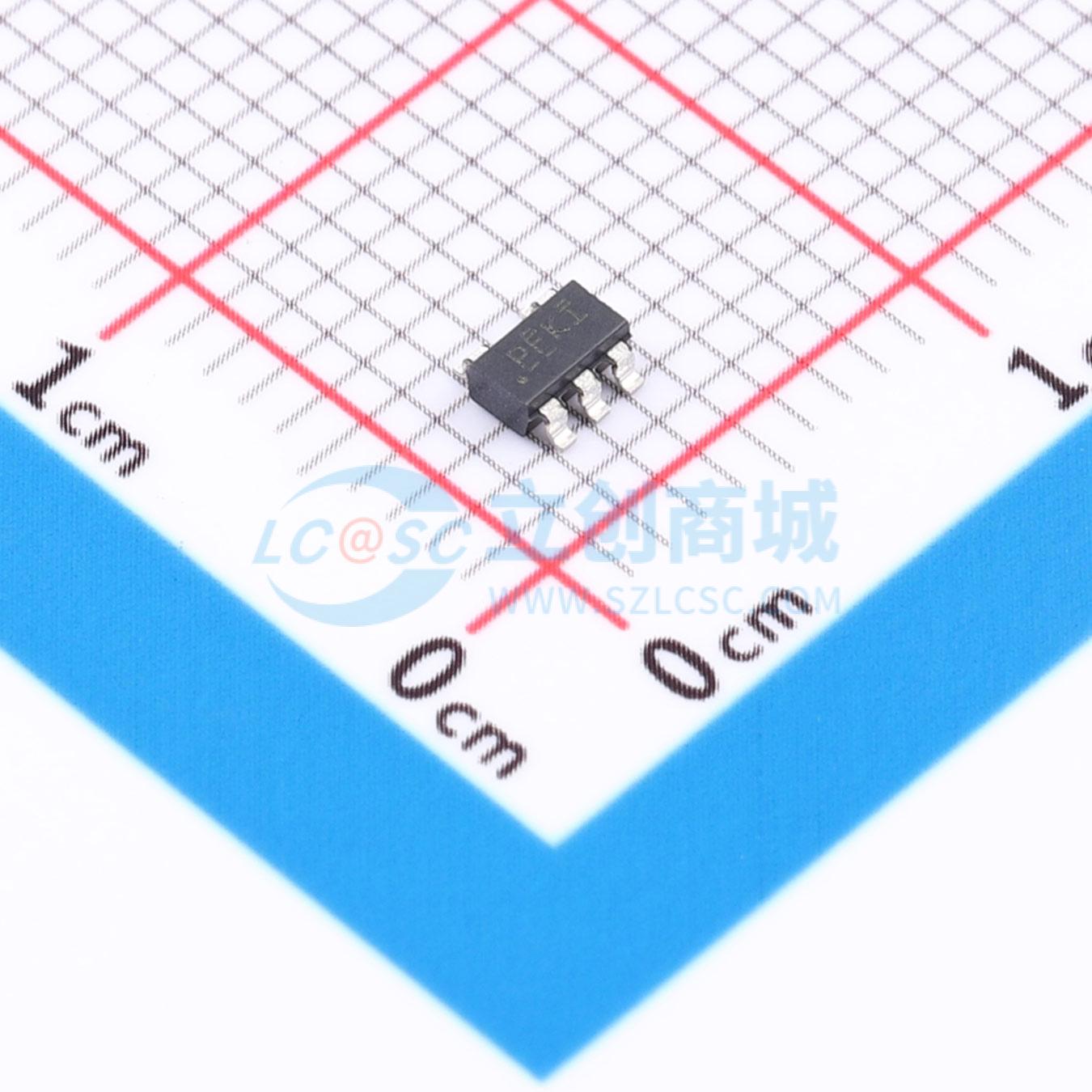

TPS60400DBVT

非稳压60mA电荷泵电压逆变器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS60400 具有可变开关频率的 60mA 电荷泵电压逆变器
品牌名称: TI(德州仪器)
商品型号: TPS60400DBVT
商品编号: C2070715
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS6040x 系列器件可在输入电压范围为 1.6V 至 5.5V 的情况下生成非稳压负输出电压。这些器件通常采用 5V 或 3.3V 的预稳压电源轨供电。由于输入电压范围很宽，两三节镍镉电池、镍氢电池或碱性电池，或者一节锂离子电池即可为其供电。只需要三个 1µF 外部电容器就可以构建完整的直流/直流电荷泵逆变器。整个逆变器采用 5 引脚 SOT23 封装，可以构建在 50mm² 的电路板面积上。通过用集成电路取代启动至负载通常所需的肖特基二极管，可以进一步减小电路板面积并减少组件数。 TPS6040x 可以提供最大值为 60mA 的输出电流，在较宽输出电流范围内实现超过 90% 的典型转换效率。提供三个器件选项，分别为 20kHz、50kHz 和 250kHz 固定频率运行。TPS60400 具有可变的开关频率，可降低宽负载范围应用中的工作电流，并实现采用低值电容器的设计。

商品特性

反相输入电源电压
输出电流高达 60mA
只需要三个小型 1µF 陶瓷电容器
输入电压范围：1.6V 至 5.5V
用于改进低输出电流时效率的省电模式
器件静态电流典型值：65µA
用于启动至负载的集成式主动式肖特基二极管
小型 5 引脚 SOT - 23 封装
提供评估模块 TPS60400EVM - 178

应用领域

LCD 偏置
射频功率放大器的 GaAs 偏置
便携式仪表中的传感器电源
双极放大器电源
医疗仪器
由电池供电的设备

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.8V~5.25V
	静态电流(Iq)	270uA
	输出电阻	15Ω

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	反相
	PFM模式	支持
	输出电流(Iout)	60mA
