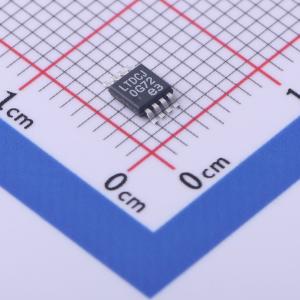

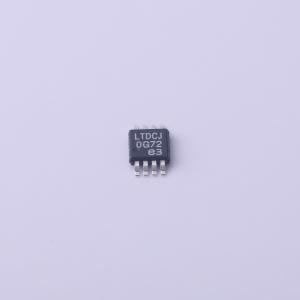

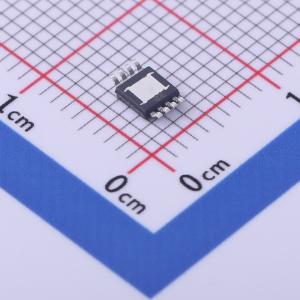

温馨提醒：图片仅供参考，商品以实物为准
LT3580IMS8E#TRPBF
具 2A 开关、软起动和同步功能的升压/负输出 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT3580是一款PWM DC/DC转换器，内置一个2A、42V的开关。LT3580可配置为升压、SEPIC或反相转换器。该器件能在5V输入下产生550mA的12V输出或350mA的 - 12V输出，非常适合多种本地电源设计
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3580IMS8E#TRPBF
- 商品编号
- C2070698
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~32V | |
| 输出电压 | 5V~42V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式；SEPIC；升压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LT3580是一款PWM DC/DC转换器，内部包含2A、42V开关。LT3580可以配置为升压、SEPIC或反相转换器。能够从5V输入生成12V@550mA或-12V@350mA的输出，LT3580非常适合多种局部电源设计。
LT3580具有可调振荡器，可通过连接RT引脚和地之间的电阻进行设置。此外，LT3580还可以与外部时钟同步。的自由运行或同步开关频率范围可以在200kHz至2.5MHz之间设定。
LT3580还具有创新的SHDN引脚电路，支持缓慢变化的输入信号，并具备可调欠压锁定功能。
其他特性如频率回折和软启动也集成在内。LT3580提供小巧的3mm x 3mm 8引脚DFN和8引脚MSOP封装。
商品特性
- 2A 内部功率开关
- 可调开关频率
- 单个反馈电阻设置 VOUT
- 可同步到外部时钟
- 高增益 SHDN 引脚接受缓慢变化的输入信号
- 宽输入电压范围：2.5V 至 32V
- 低 VCESAT 开关：1.5A 时为 300mV（典型值）
- 集成软启动功能
- 易于配置为升压或反相转换器
- 用户可配置的欠压锁定 (UVLO)
- 小巧的 8 引脚 3mm x 3mm DFN 和 8 引脚 MSOP 封装
应用领域
- VFD 偏压电源
- TFT-LCD 偏置电源
- GPS 接收器
- DSL 调制解调器
- 本地电源供应
