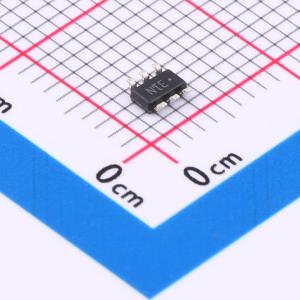

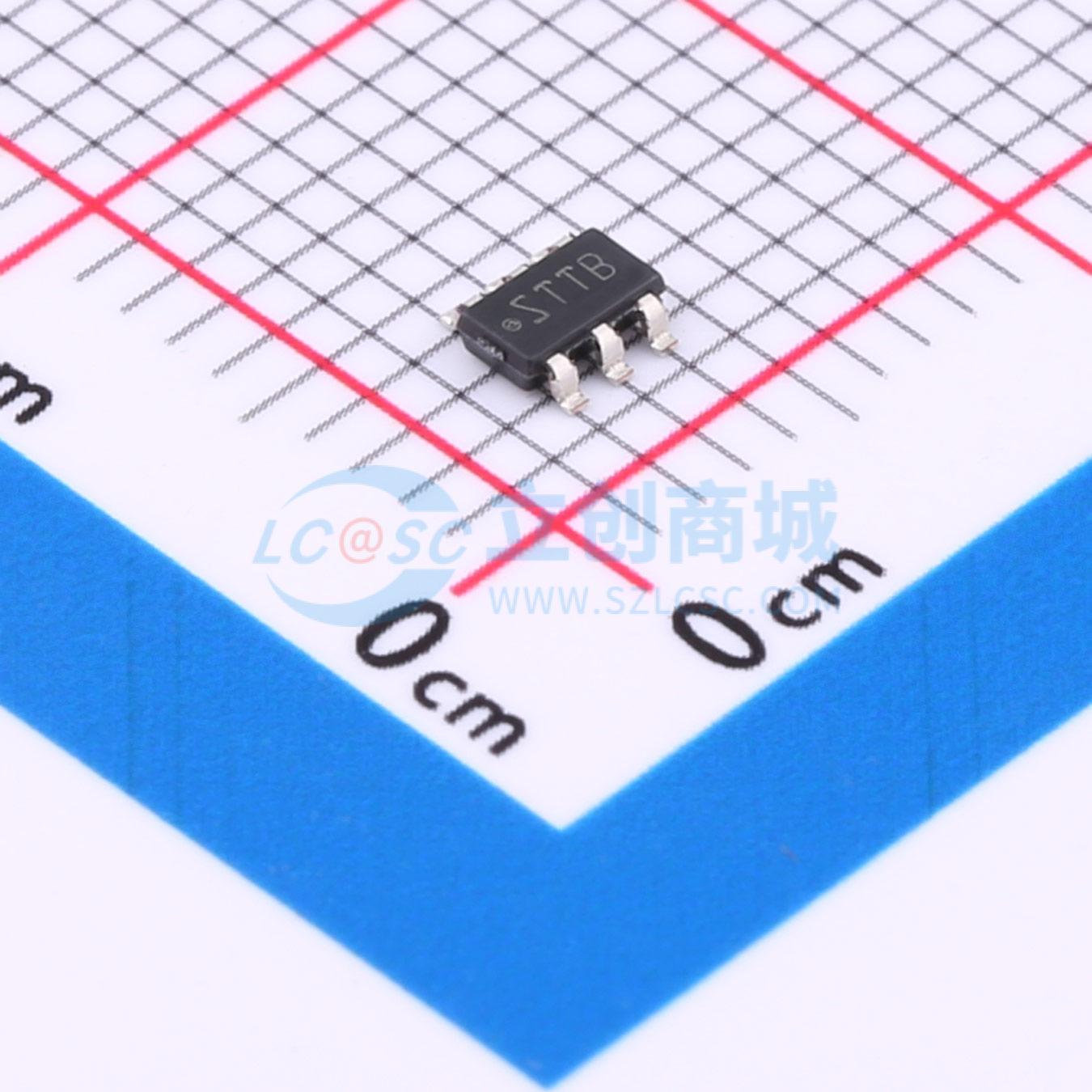

温馨提醒：图片仅供参考，商品以实物为准

LM2841YMK-ADJL/NOPB

4.5V 至 42V 输入、0.1/0.3/0.6A 输出降压直流/直流稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2841 采用 SOT-23 封装的 4.5V 至 42V、300mA SIMPLE SWITCHER® 降压转换器
品牌名称: TI(德州仪器)
商品型号: LM2841YMK-ADJL/NOPB
商品编号: C2070699
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

LM284x SIMPLE SWITCHER器件是PWM直流/直流降压稳压器。该器件具有4.5V至42V的输入范围，适合各种应用（例如，从非稳压源进行电源调节）。它们具有低RDSON（典型值0.9Ω）内部开关，可实现最大效率（典型值85%）。此外，它们还具有550kHz（X选项）和1.25MHz（Y选项）的固定工作频率，可在保证低输出电压纹波的同时支持小型外部组件。可通过结合使用关断(SHDN)引脚和外部RC电路来执行软启动，从而方便用户根据特定应用调整软启动时间。经过优化后，LM2840的负载电流高达100mA，LM2841的负载电流高达300mA，LM2842的负载电流则高达600mA。它们都具有0.765V的标称反馈电压。此器件还提供其他特性包括：热关断、VIN欠压锁定和栅极驱动欠压锁定。LM284x都采用低厚度SOT-6L封装。

商品特性

4.5V至42V输入电压
100mA、300mA和600mA输出电流选项
0.765V反馈引脚电压
550kHz (X) 或1.25MHz (Y) 开关频率
低关断I0：16μA典型值
短路保护
内部补偿
软启动电路
小型总体解决方案尺寸（SOT-6L封装）
使用LM2840（或LM2841/42）并借助WEBENCH电源设计器进行定制设计

应用领域

电池供电类设备
工业分布式电源应用
便携式媒体播放器
便携式手持仪器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	765mV~34V
	输出电流	300mA
	开关频率	1.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.35mA
	开关管(内置/外置)	内置
	输出类型	可调
