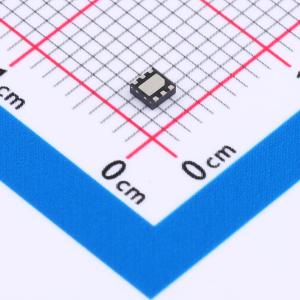

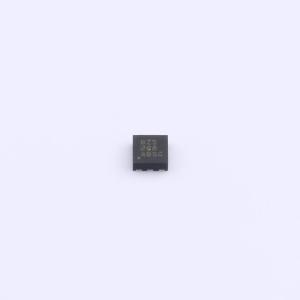

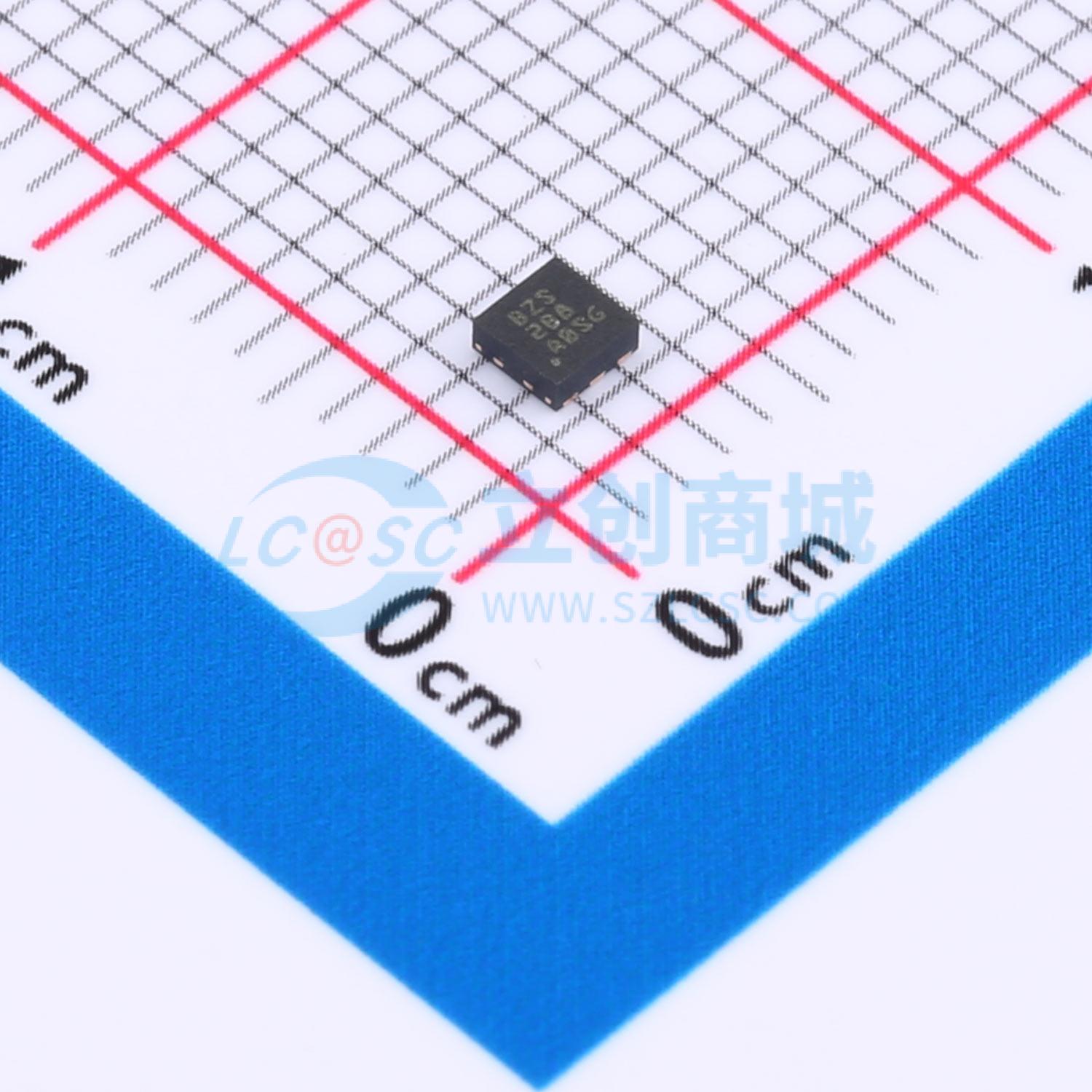

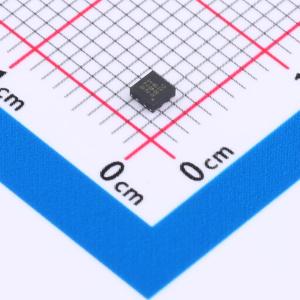

TPS61170DRVT
采用2mm x 2mm QFN封装的1.2A高压升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS61170 采用 2x2mm QFN 封装的 1.2A 开关 38V 高压升压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61170DRVT
- 商品编号
- C2070662
- 商品封装
- WSON-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~18V | |
| 输出电压 | 3V~38V | |
| 输出电流 | 960mA | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式；SEPIC；升压式；降压-升压式 | |
| 静态电流(Iq) | 2.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS61170是一款单片式高压开关稳压器，集成了1.2 A、40 V的功率MOSFET。该器件可配置为多种标准开关稳压器拓扑，包括升压和SEPIC拓扑。该器件具有较宽的输入电压范围，可支持采用多节电池供电或5 V、12 V稳压电源轨供电的应用。 TPS61170以1.2 MHz的开关频率工作，允许使用薄型电感器和低容值的陶瓷输入和输出电容器。外部环路补偿组件使用户能够灵活优化环路补偿和瞬态响应。该器件具备内置保护功能，如逐脉冲过流限制、软启动和热关断。
商品特性
- 3 V至18 V输入电压范围
- 高输出电压：最高达38 V
- 1.2 A集成开关
- 1.2 MHz固定开关频率
- 5 V输入时，可输出12 V/300 mA和24 V/150 mA（典型值）
- 最高效率达93%
- 动态输出电压重新编程
- 轻载时采用跳周期模式调节输出
- 内置软启动
- 6引脚、2 mm x 2 mm QFN封装
应用领域
- 5 V转12 V和24 V、12 V转24 V升压转换器
- 采用SEPIC拓扑的升降压调节
- ADSL调制解调器
