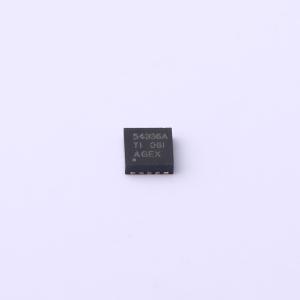

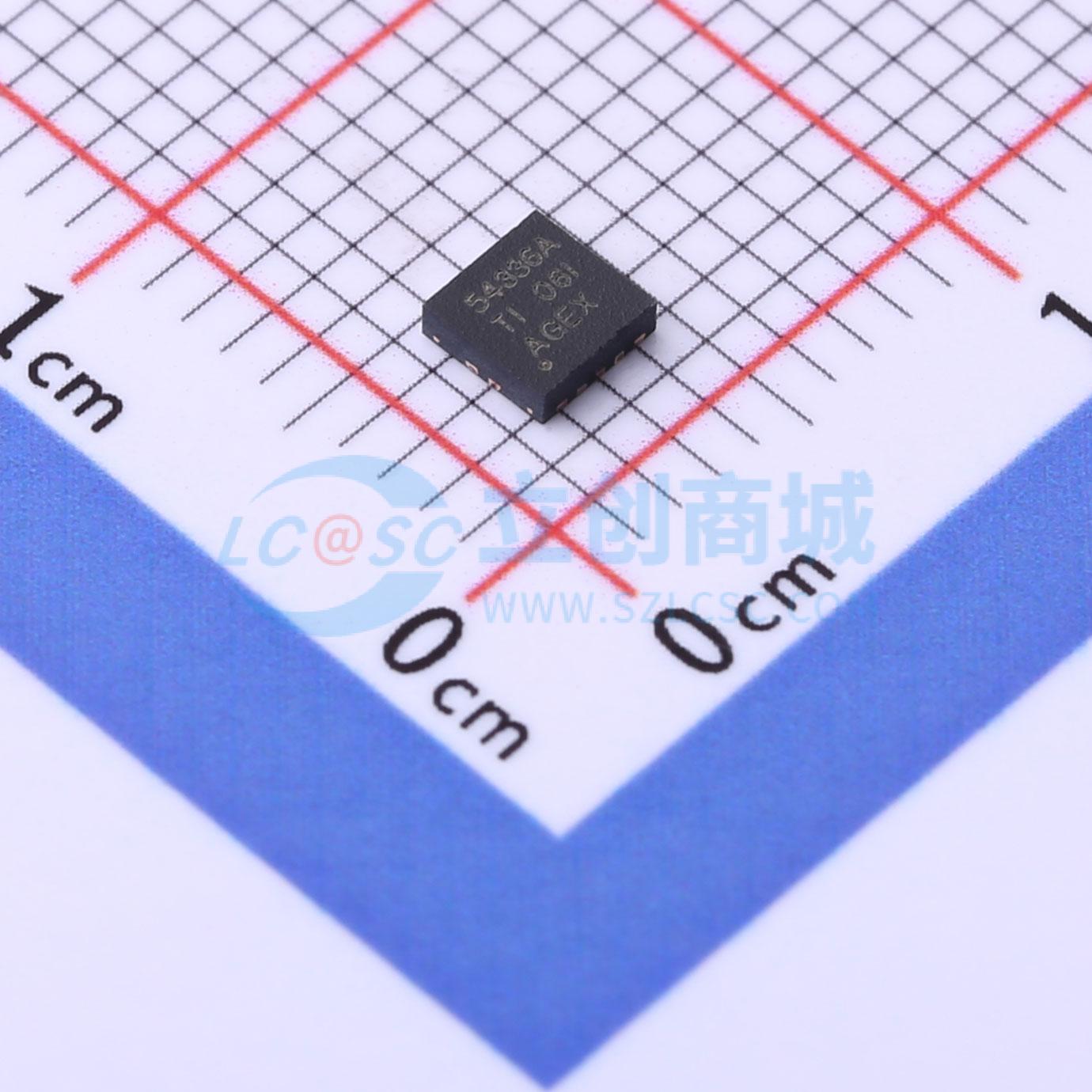

TPS54336ADRCR

4.5V至28V输入、3A输出、同步降压DC-DC转换器

描述: TPS54336A 具有 Eco-mode(tm) 的 4.5V 至 28V 输入、3A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54336ADRCR
商品编号: C2070667
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

TPS5433xA 系列器件为同步转换器，输入电压范围介于4.5V 和28V 之间。该系列器件集成有低侧开关场效应晶体管(FET)，免除了对外部二极管的需求，从而减少了组件数。

凭借集成的128mΩ 和84mΩ MOSFET、低IQ 以及轻负载时的脉冲跳跃模式，大大提升了效率。通过使能引脚可以将关断电源电流减小至2μA 。该降压转换器的基准电压在整个温度范围内保持1.5% 的精度，可为各类负载提供精确稳压。

高侧FET 的逐周期电流限制可在过载情况下保护TPS5433xA 系列器件，并通过低侧电源限流防止电流失控，从而实现功能增强。低侧灌电流限制可关闭低侧MOSFET，以防止过多的反向电流。在过流情况持续时间超过预设时间时，将触发断续保护功能。热关断将在芯片温度超出阈值时禁用器件，并在经过一段内置的热断续时间后再次使能器件。

商品特性

同步128mΩ 和84mΩ 金属氧化物半导体场效应晶体管(MOSFET)，用于实现3A 持续输出电流
TPS54335A：内部2ms 软启动，50kHz 至1.5MHz 可调频率
TPS54336A：可调软启动，340kHz 固定频率
关断时静态电流低至2μA
0.8V 基准电压，精度为±0.8%
电流模式控制
针对预偏置输出的单调性启动
用于在轻负载时提高效率的脉冲跳跃模式
断续模式过流保护
热关断(TSD) 和过压变换保护
8 引脚小外形尺寸(SO) PowerPAD和10 引脚超薄小外形尺寸无引线(VSON) 封装

应用领域

消费类应用，例如数字电视(DTV)、机顶盒（STB）、数字化视频光盘(DVD)/蓝光播放器、液晶显示器、客户端设备(CPE)（电缆调制解调器、WiFi 路由器）、数字光处理(DLP) 投影仪、智能电表

交货周期

订货3-5个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	800mV~24V
	输出电流	3A
	开关频率	340kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	310uA
	开关管(内置/外置)	内置
	输出类型	可调
